Zhongtuo Roll Forming Machinery Co., ltd

Kablo kanalı rulo 100-900mm için şekillendirme makinesi
Kablo kanalı rulo 100-900mm için şekillendirme makinesi
Kablo kanalı rulo 100-900mm için şekillendirme makinesi

Kablo kanalı rulo 100-900mm için şekillendirme makinesi

Birim fiyatı: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 45 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 15m/min

    Marka: Zhongtuo

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması

Zhongtuo kablo kanalı rulo 100-900 mm için şekillendirme makinesi

Brife giriş:


Binaların elektrik kablo, kablo kanalı sistemi yalıtılmış elektrik kabloları güç dağıtım ve iletişim için kullanılan desteklemek için kullanılır. Kablo kanalları alternatif olarak kablolama veya elektrik boru sistemleri açmak için kullanılır ve genellikle ticari ve endüstriyel inşaat kablo yönetimi için kullanılır. Yeni kabloları-ebilmek var olmak installed içinde belgili tanımlık tepsi yerine onları bir boru aracılığıyla çekerek, atarak bu yana nerede bir kablo sistem değişiklikleri, beklenen durumlarda özellikle yararlıdır. Zhongtuo kablo kanalı için şekillendirme makinesi rulo kablo kanalı ilke oluşturan rulo yapmak için makine bir türüdür.

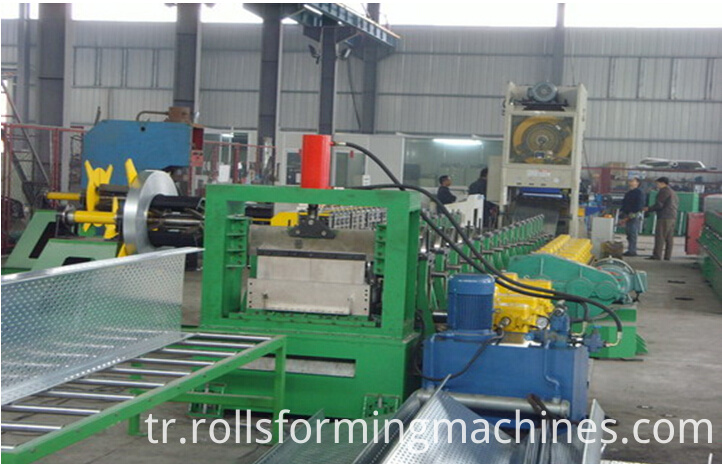

Whole line of cable tray machine

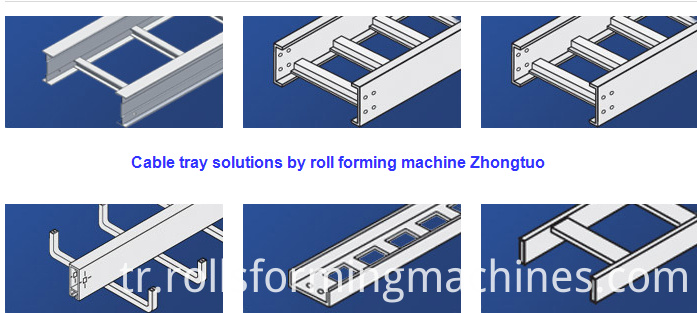

Kablo kanalı sistemi, birçok türü vardır. Burada biz sadece adresi için onlardan biri almak.

Cable tray roll forming machine


Çalışma işlemi kablo tepsi rulo şekillendirme makinesi:

Auto-de-köyleri---tesviye---servo besleme---delik açma---şekillendirme--rulo yeniden köyleri

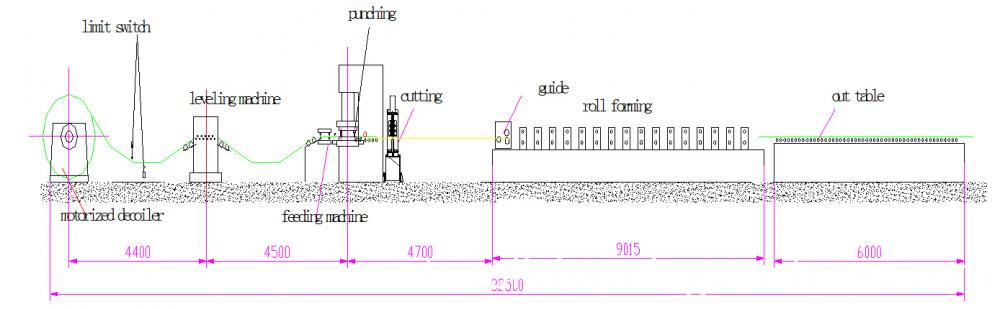

working process of cable tray roll forming machine

Zhongtuo kablo tepsi rulo şekillendirme makinesi tarafından aşağıdaki öğeler oluşur:

1 otomatik-de-köyleri 1
2 seviyelendirme makine 1 5.5kw frekans değişikliği sürücü motor, hızı ayarlanabilir
3 destek çerçeve 3 silindir türü
4 NC900servo Besleyici 1 NC900 Servo motor sürücü
5 kum basın 1 120 ton
6 kalıp 9 Delme
7 ana şekillendirme makinesi 1 100-900mm, kalınlık 1-3mm, silindir: GCr 15 malzemeden
8 hidrolik kesme makinası 1
9 kesici bıçağın 9
10 çalışma dışı tablo 1
11 elektrik paneli 1 PLC kontrol sistemi

Daha ayrıntılı bilgi kablo tepsi rulo şekillendirme makinesi:


de-köyleri

Parametre: malzemenin Genişlik: 225-1020mm kalınlık: 1-2mm;
Rulo iç çapı: φ508mm; iç genişleme aralığı: ф480-520 mm;
Çapı maksimal: φ1500mm; Azami yükleme: ≤5T
Motor gücü: 5.5kw frekans değişikliği Denetim
Malzeme türü basın: Pnömatik basın malzeme
Besleme hızı: 0-15m/dk, ayarlanabilir

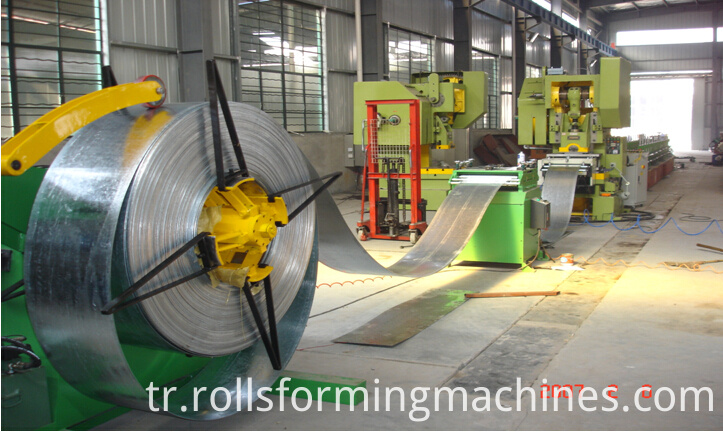

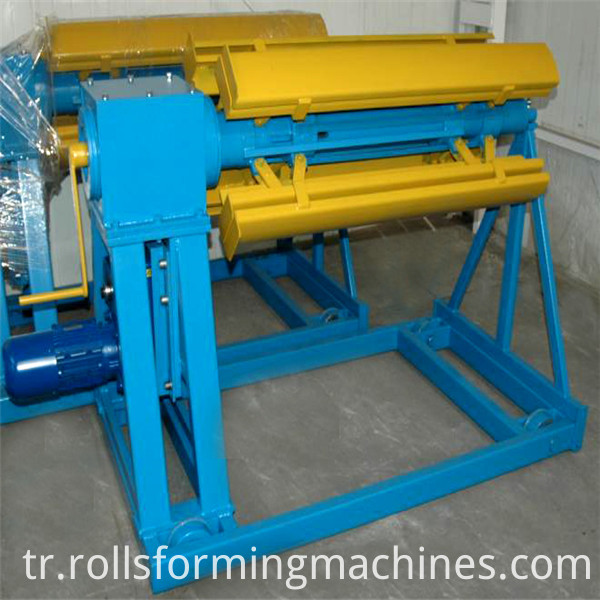

decoiler

Makine tesviye

Re: çalışma silindir: dokuz Silindirler yazın tesviye makine
B: özelliği yapısı: su verme ve temperleme, krom kaplama işlemleri, sertlik sonra roller vb. yüzey pürüzlülüğü vardır tüm geliştirmek büyük ölçüde; Sıkma silindiri ve tesviye silindir tarafından oluşur, sıkma silindiri bağımsız denetim olabilir, eşitlikçi bir çift yatay rehber silindir ve iki çift dikey guider rulo ve tekerlek el ile ayarlamak kolay vardır. Eşitlikçi ve beslenme aygıt var. optik sensör, kontrol sistemi için geribildirim sinyali gönderir kontrol sistemi frekans dönüşüm motoru için talimat gönderir hız, Achieves kesintisiz düzey hedef değiştirmek için



servo besleme makinesi

A: çalışması: malzeme besleme
b. özelliği: servo motor tahrikli kullanır. Çok kademeli tip besleme: farklı beslenme uzunlukları 10 grup giriş. Sıvı kristal ekran gösterdi dokunmadan değişim için avantajlıdır çeşitli teknik parametreleri kurar. Auto-indüksiyon start sistemi ve yumruk basın bağlantı (Denetim yumruk basın Başlat).




Basın Delme

Basın Delme model: JF21-120B
Basın Delme: gövde kaynak sac, sertlik iyi görünümü ile güçlü kullanır. Kombine tip hava ile işletilen sürtünme debriyaj kullanır.

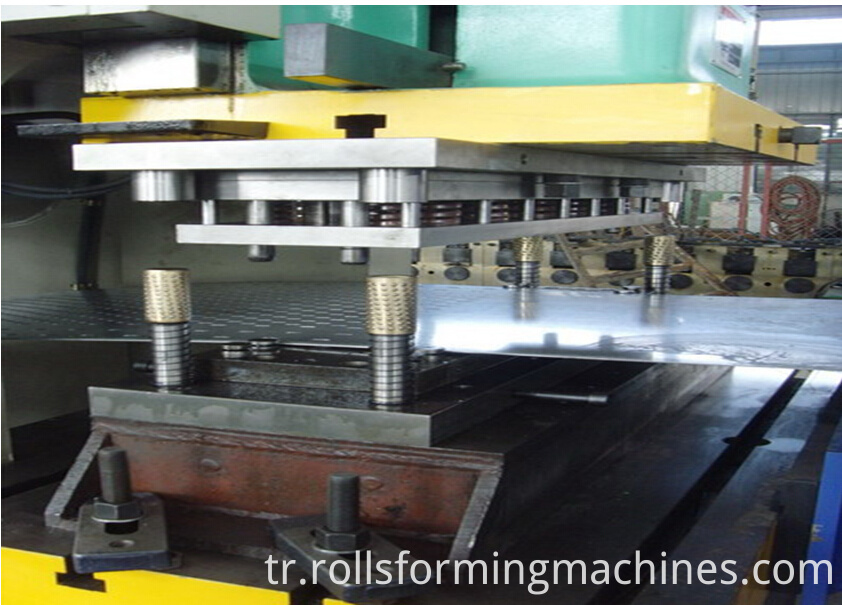

punching machine of cable tray roll forming machine

Bölümü oluşturan rulo

Şekillendirme istasyon: 14sets
Çeşitli şekillendirme: Köprü çerçeve
Maksimal bobin Genişliği: 1020mm
Maksimal kalınlığı: ≤2.0 mm
Rulman eksen çapı: ¢85mm
Kalıp malzemesi rulo: Gcr15, tedavi Şoklama: HRC58-62 °
Türü: 22kw motor, ZQ500reducer motor sürücü

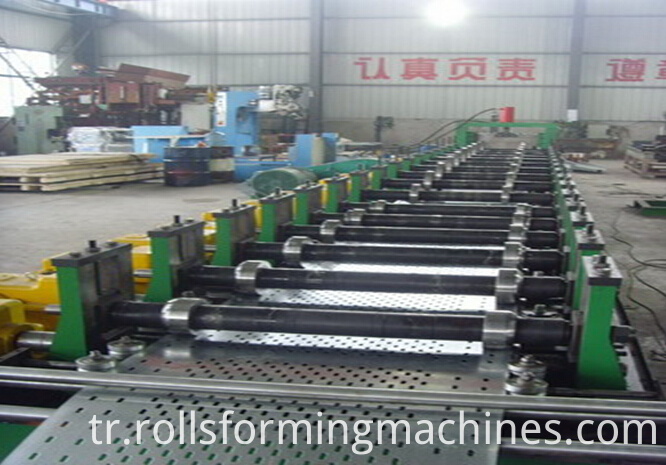

roll forming machine of cable tray

Hidrolik kesme

Kesme türüne: Hidrolik kesme
Bıçak türü: yakın türü kalıp boşluğuna kesici
Hidrolik güç: 5.5kw
Blade malzeme: Cr12, sertleştirme tedavi, sertlik HRC56-58
Miktar: 9 (Müşteri istek üzerine bağlıdır)



Çalışma dışı tablo

Yapısı: silindir türü hiçbir güç ile
Elektrik kontrol sistemi
A: tam bir çizgi PLC kontrol sistemi tarafından kontrol, dokunmatik ekran işlemin insan ulaşmak için ve PLC etkileşimli. Operatör ayarı programı (programlanabilir kontrol) izlemek ve kontrol satırı parametresini değiştirin. Ayrıca çalışan durumu, parametre ve hata göstergesi vb kontrol edebilirsiniz...
B: işlem türü: Manuel /auto iki tür anahtar. Manuel konumda: makinenin her parçası çalıştırabilirsiniz. Otomatik konumda: tam satırı çalıştırabilirsiniz. Acil durum durduruldu kasanın ekipman ve operatör emin olun.
C: makine yan çalışmasına uygun işçi için el ile işlem kontrol paneli ile donatılmıştır;
D: tüm satır izleme işlevi: gözetim üretim hattı hareket durumu, ulaşmak için çeşitli konumları üretim durumu gözetim; anlar

E: hatası algılama işlevi vardır: üretim hattı sinyal art arda için üzerinde taşıyan inceliyor, sırasına göre sağlık kontrolü, hata ve makine durdurmak için belgili tanımlık korku veren keşfeder.

cable tray

Zhngtuo kablo kanalı tarafından yapılan kablo kanalı rulo şekillendirme makine:

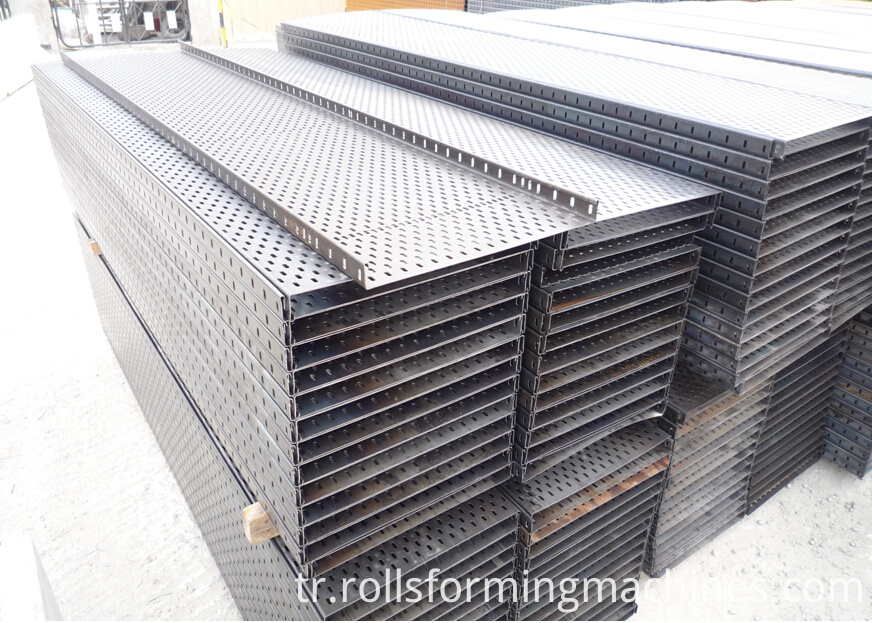

cable tray sample

Ürün kategorileri : Kablo kanalı rulo şekillendirme makinesi
