Çift Renkli Sac Çatı Şekillendirme Makinesi

    Birim fiyatı: USD 28500 - 6500 / Set/Sets
    Incoterm: FOB
    Min. sipariş: 1 Set/Sets
    Teslim süresi: 45 Gün
Temel bilgi

model numarası.: Zt-003

Additional Info

Ambalaj: Bir 40gp

Verimlilik: 12m/min

Marka: Zhongtuo

Menşe yeri: Hebei

Yetenek kaynağı: 30sets/month

Sertifika: CE/ISO9001

Ürün Açıklaması


Şekillendirme cihazı

Kullanım Şekli: Ürünün şekil ve hassasiyetini korumak için, kaynak yapılı sac yapısını, motor redüktör tahrikini, zincir şanzımanını, rulonun kalıplama yüzeyini pürüzsüz tutabilen ve çalışırken işaretlenmemesi kolay olan kromludur.

Özellik: istikrar, hassasiyet ve ömür sağlamak.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)


Üretim süreci

Double Layer Machine For Color Steel Profile

Uncoiling → Makineye malzeme besleme → Rulo şekillendirme → Ölçme uzunluğu → Adım oluşmuştur → Otomatik kesim → Ürün alma



Üretim hattı bileşenleri

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Üretim parametreleri

İşleme malzemesi: renkli çelik levha, galvanizli plaka veya alüminyum levha

Malzeme kalınlığı: 0,3 - 0,7 mm

Malzeme genişliği: 1220mm

Şekillendirme hızı: 12m / dak


Kesme cihazı

Gelişmiş hidrolik tahrik, otomatik delme ve şekillendirme sonrası şekillendirme, bozulma veya boşa çıkarma, yüksek düzeyde güvenlik faktörü.

(kesme takımları, hidrolik tank, kesici makine dahil)

Blade Material

Cutting system

Cr12 quenched

Full automatic

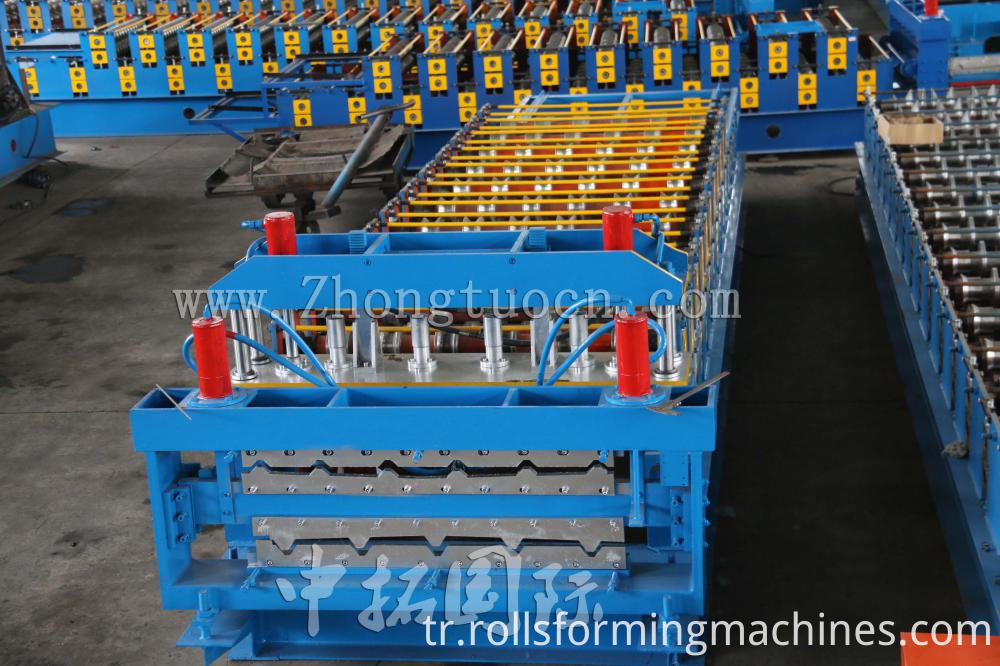

Double Layer Roll Forming machine (5)

sayaç

Bir sayaç, uzunluğu ölçer, darbeler ve uzunluk karar verir. Uzunluk ölçümü için Omron kodlayıcı.

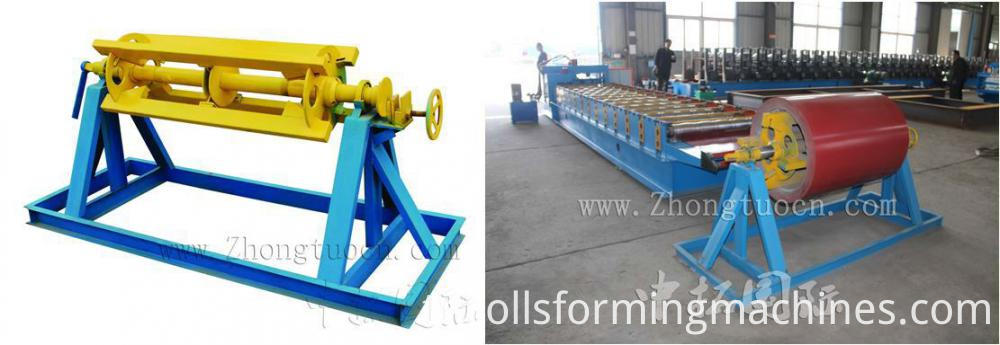

Un-coiler sistemi

Double layer roll forming machine

Kullanım: Çelik bobini desteklemek ve döner tablada açmak için kullanılır.

Rulo şekillendirme sistemi tarafından pasif uncoil çekti

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

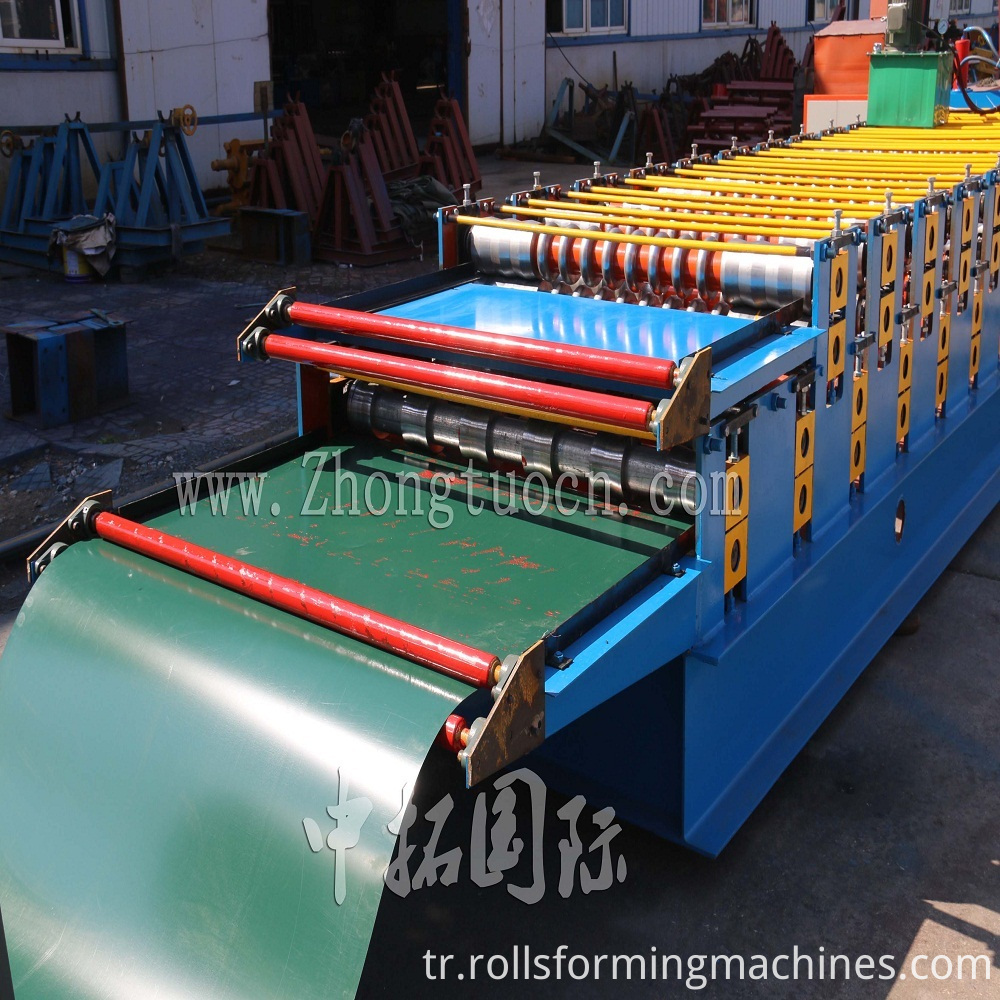

Bobin besleme parçası

Kullanım: Hammaddeyi (çelik levha) kumsalın içinden geçirerek üretin ve işleyin, ürünlerin düzgün, paralel ve herşeyin homojen olmasını garanti eder. Lütfen köşebent demirinin fonksiyonunu öğrenmek için ekipman yönetmeliğine bakın.


Double Layer Roll Forming machine (8)


Kontrol cihazı

1. benimsenmiş PLC, dönüştürücü, dokunmatik panel Delta Tayvan ile yüksek hız sağlamak için

kararlılık, hassasiyet ve ömür.

2. diğer elektrik elemanı delta

3. operasyon kolaylığı ve güvenlik için hareketli anahtarı, hava molası, radyatör, trafo ve elektrik kaçağı koruyucu ile Donatılmış.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

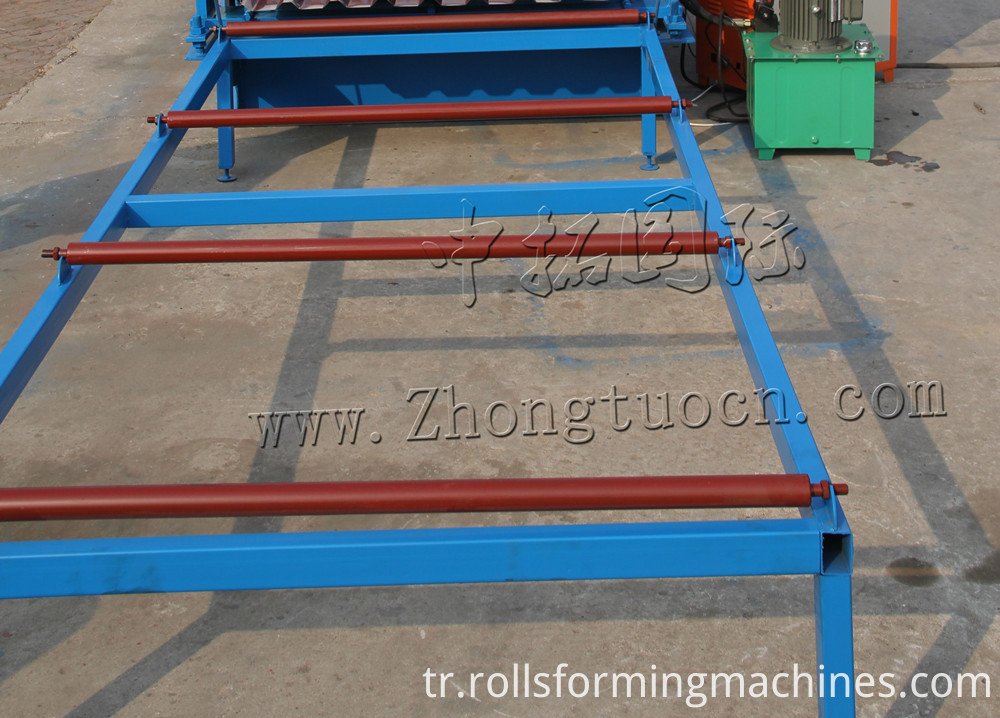

Tabloları alan ürünler

1. ürünleri iletmek için kaynaklı çelik ve desteklenen rulo benimser.

2. 3 * 0.9 * 0.6m

Double Layer Roll Forming machine (21)



Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400
