Zhongtuo Roll Forming Machinery Co., ltd

CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi
CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi
CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi
CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi
CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi

CZ Ayarlanabilir Purlin Rulo Şekillendirme Makinesi

Birim fiyatı: USD 13500 - 38000 / Set/Sets
Ödeme şekli: L/C,T/T,D/P,D/A
Incoterm: FOB,CFR,CIF,FCA,CPT
Min. sipariş: 1 Set/Sets
Teslim süresi: 40 Gün

Şimdi başvurun Sepete Ekle

Temel bilgi

    model numarası.: ZT-005-63

    şekil: C Kanalı

    delikli: Delikli değil

    uzunluk: 5-12m

    Number Of Forming Steps: 12stations

    Shaft Material: 45# Steel

    Outer Diameter: 80mm

    Roller Material: Cr12MoV

    Transport: Chain

    Forming Speed: 5-12m/min

    Motor: 15kw

    Frame: Middle Plate Welded

    Weight Of Machine: About 9ton

    Hydraulic Motor Power: 5.5kw

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 8-13m/min

    Marka: zhongtuo

    Ulaşım: Ocean,Land,as customer requirem

    Menşe yeri: cangzhou

    Yetenek kaynağı: 45 working days

    Sertifika: CE\ISO9001

Ürün Açıklaması

CZ Ayarlanabilir Aşık Rulo Şekillendirme Makinesi

CZ ayarlanabilir aşık rulo şekillendirme makinesi bir makine birçok boyutta üretebilir, Genellikle, makine, c purlin makinesi, z purlin rulo şekillendirme makinesi, cz rulo şekillendirme makinesi üç tip vardır. Web genişliği 60-300mm olabilir Flanş yüksekliği 30-80 olabilir, min ile maks. Delik boyutu müşterileri tarafından dizayn edilebilir. Genel bu CZ ayarlanabilir aşık rulo şekillendirme makinesi tasarımı ile kesme ve kesme, ve profil değiştirmek için silindirleri ayarlamak için işçi gerekir. Yaklaşık 2 saat gerekir.

Bu CZ ayarlanabilir aşık rulo şekillendirme makinesi, uncoiler, besleme ve doğrultma, delme ve kesme parçası, ana rulo şekillendirme parçası, kesme cihazı ve egzersiz masası oluşur.

C Z Adjustable Purlin Roll Forming Machine

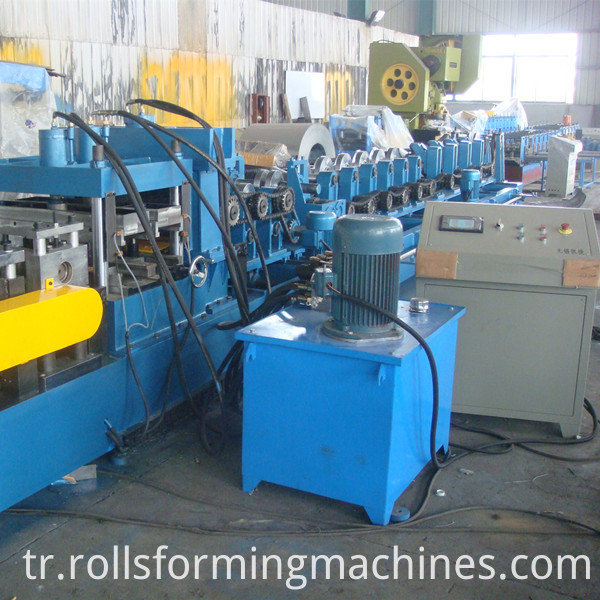

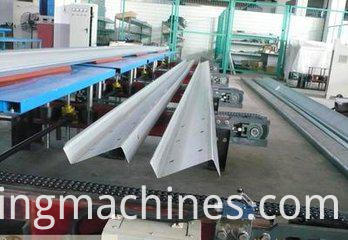

Referans için bazı resimler:

C Z Adjustable Purlin Roll Forming Machine

C Z Adjustable Purlin Roll Forming Machine

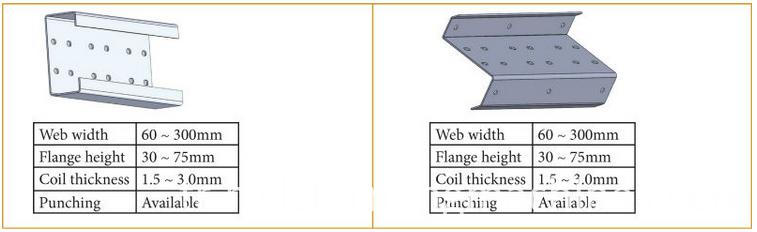

Yapabileceğimiz boyut:

C Z Adjustable Purlin Roll Forming Machine

CZ ayarlanabilir aşık rulo şekillendirme makinesi Parametreleri:

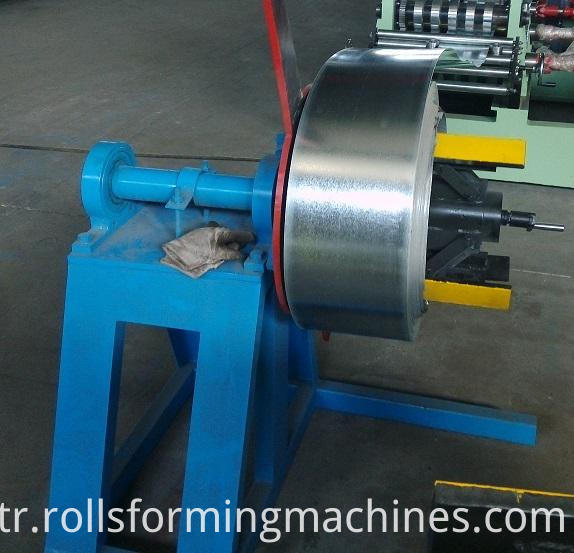

Manuel un-koyler sistemi

Yükleme kapasitesi: 3T;

Açılma genişliği: 500 mm;

Iç çapı: 450-550mm

C Z Adjustable Purlin Roll Forming Machine--decoiler

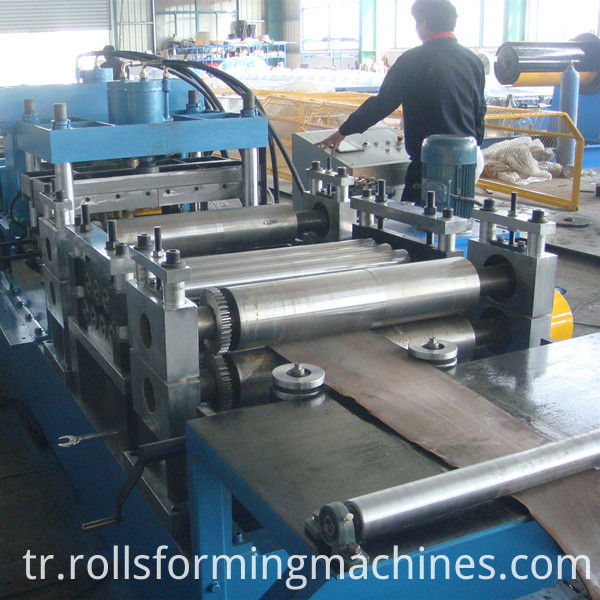

Giriş Plaj

Şartname: Kullanımı: Hammaddeyi (çelik levha) kumsalın içinden geçirerek üretin ve işleyin, ürünlerin düzgün, paralel ve her şeyin bir bütünlük olduğunu garanti edebilir. Açı demirinin yerini öğrenmek için ekipman yönetmeliğine bakınız.

C Z Adjustable Purlin Roll Forming Machine

Kesme Mekanizması ve delme (kesme takımları, hidrolik tank, kesici makine dahil)

1) Özellik: istikrar, hassasiyet ve kesme hızını sağlamak; İşlev: PLC ile kontrol edilen otomatik kesim; Bıçakların malzemesi: Gcr12MoV söndürüldü;

2) Güç kaynağı: hidrolik güç;

3) Çerçeve: Raf ve pinyon sistemi ile Pillar tarzı; 4) Kontur anahtarı: temassız fotoelektrik anahtarı

C Z Adjustable Purlin Roll Forming Machine

C Z Adjustable Purlin Roll Forming Machine

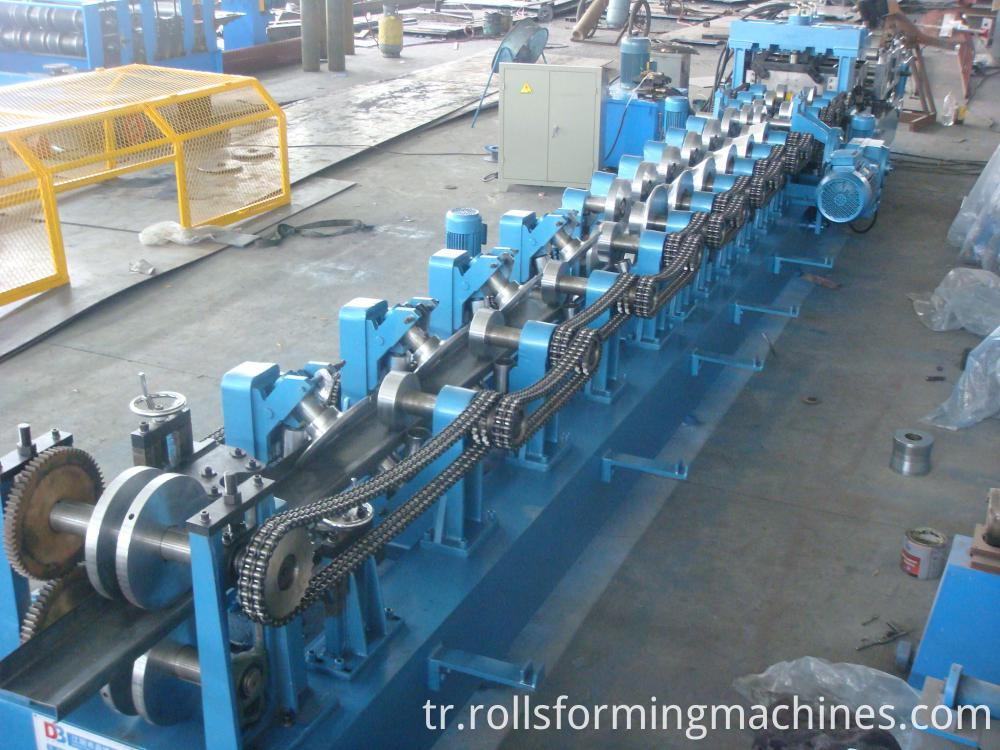

CZ Ayarlanabilir Aşık Rulo Şekillendirme Makinesi için Ana Rulo Şekillendirme Sistemi

1) Şekillendirme adımlarının sayısı: 12station;

2) Mil malzemesi: 45 # çelik, Dış çap: 80mm;

3). Makara Malzemesi: Cr12MoV;

4) .Taşıma: zincir;

5). Verme hızı: 5-12m / dak;

6). Motor: 15kw;

7) .Voltaj: 380V, 50Hz, 3 faz;

8) Çerçeve: orta plakalı kaynaklı;

9) Boyutlar: 12000mm * 1800mm * 1600mm;

10) Makine ağırlığı: yaklaşık 9ton

C Z Adjustable Purlin Roll Forming Machine

Hidrolik istasyonu

1) Hidrolik motor Gücü: 5.5kw;

2) Hidrolik yağı: 46 # (bir dizi hidrolik deposu, bir dizi hidrolik yağ pompası, iki hidrolik boru ve iki set elektromanyetizma vanası içerir)

C Z Adjustable Purlin Roll Forming Machine

Elektrik kontrol sistemi

1. istikrarlı, hassas ve ömür boyu yüksek hız sağlamak için Delta Tayvan'dan PLC, dönüştürücü, dokunmatik panel.

2.Diğer elektrik elemanı Delta'dır; 3. operasyon kolaylığı ve güvenlik için hareketli anahtarı, hava molası, radyatör, trafo ve elektrik kaçağı koruyucu ile Donatılmış.

C Z Adjustable Purlin Roll Forming Machine

Ödeme şekli:

Yöntem 1:

Sözleşmenin aşağıdaki tarife ile ödenmesi:

-% 30: Ödeme, T / T tarafından Sözleşmenin imzalanmasından sonra 15 gün içinde Satıcı'ya peşinat ödemesi yapılacaktır. Sözleşme yürürlüğe girer.

-% 70: Alıcı, satıcıya makineyi XINGANG, ÇİN'e göndermeden önce satıcıya toplam sözleşme tutarının kalan% 70'ini ödeyecektir.

Yöntem 2

L / C de kabul edilebilir.


Kurulum, Devreye Alma, Test ve Eğitim

1. Satıcıdan gelen mühendisler, yerinde kurulumu denetleyecek ve devreye alma işlemini gerçekleştirecektir. Alıcının bilgilerini aldıktan sonra 10 gün içinde başlamalılar.

2. Alıcı, Kabul Sertifikası belgesini imzalar.

3. Satıcı, devreye alma sırasında Alıcının operatörlerini eğitir

4. Devreye alma: 7 gün içinde yaklaşık 1 mühendis.

5. Alıcı, uluslararası uçak biletlerini ve yerel yönetim kurulu ve lojman, günlük ulaşım, iletişim, Sigorta, vb. Için ödeme yapacaktır. Alıcı, işletmeye alma için satıcıya 80 USD / gün ödeme yapacaktır.

6. Alıcı, iki taraf arasında daha iyi iletişim için bir tercüman hazırlayacaktır.
