Zhongtuo Roll Forming Machinery Co., ltd

İyi Yapılandırma Tek Katmanlı Trapez Makinası
İyi Yapılandırma Tek Katmanlı Trapez Makinası
İyi Yapılandırma Tek Katmanlı Trapez Makinası
İyi Yapılandırma Tek Katmanlı Trapez Makinası
İyi Yapılandırma Tek Katmanlı Trapez Makinası

İyi Yapılandırma Tek Katmanlı Trapez Makinası

Birim fiyatı: USD 18000 - 35000 / Set/Sets
Ödeme şekli: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 30 Gün

Şimdi başvurun Sepete Ekle

Temel bilgi

    model numarası.: ZT-004-058

Additional Info

    Ambalaj: istifleme

    Verimlilik: 30 sets per month

    Marka: zhongtuo

    Ulaşım: Ocean,Land

    Menşe yeri: cangzhou

    Yetenek kaynağı: 30sets/month

    Sertifika: CE ISO9001

Ürün Açıklaması


İyi Yapılandırma Yüksek Kalite Tek Katmanlı Trapez Rulo Şekillendirme Makinesi


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD







Çizimler profili:

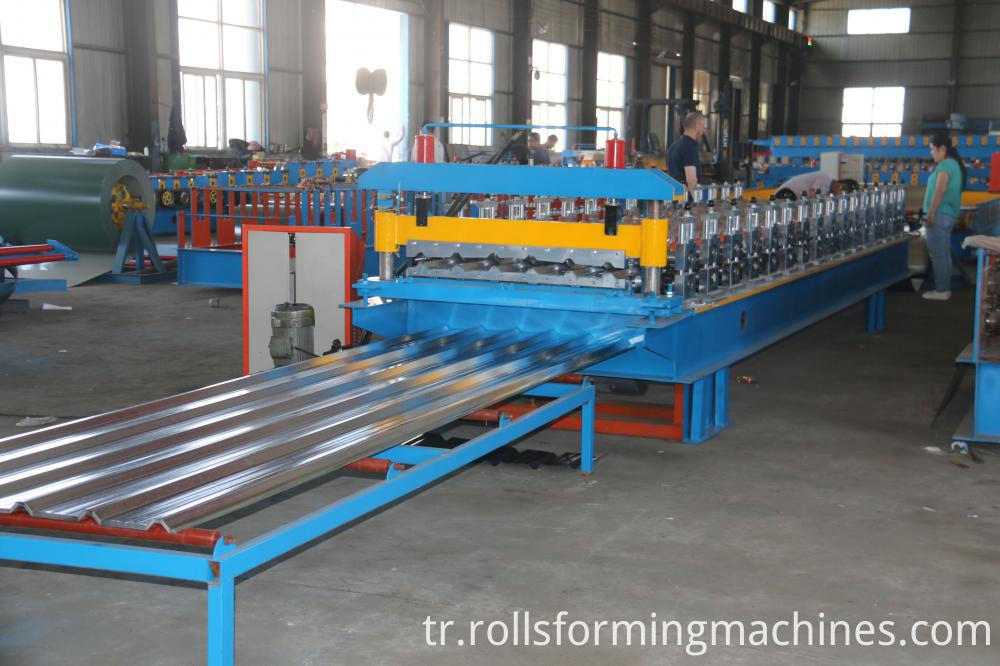

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


P roduction işlemi

Uncoiling → Makineye malzeme besleme → Rulo şekillendirme → Ölçme uzunluğu → Adım oluşmuştur → Otomatik kesme

→ alan ürünler

flow of the c z channel roll forming machine



Üretim hattı bileşenleri

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Üretim parametreler

İşleme malzemesi: renkli çelik levha, galvanizli plaka veya alüminyum levha

Malzeme kalınlığı: 0.25-0.60 mm

Malzeme sertliği: 245 mpa --- 350 mpa

Malzeme genişliği: 1220 mm

Oluşan genişlik: 1010 mm

Dalga boyu: 202 mm

Dalga yüksekliği: 28 mm

Şekillendirme hızı: 15 m / dak

Un-coiler sistemi

Kullanım: Besleme sırasında hidrolik genleşme ve içe doğru sıkma .

Otomatik besleme elektrik motoru tarafından tahrik

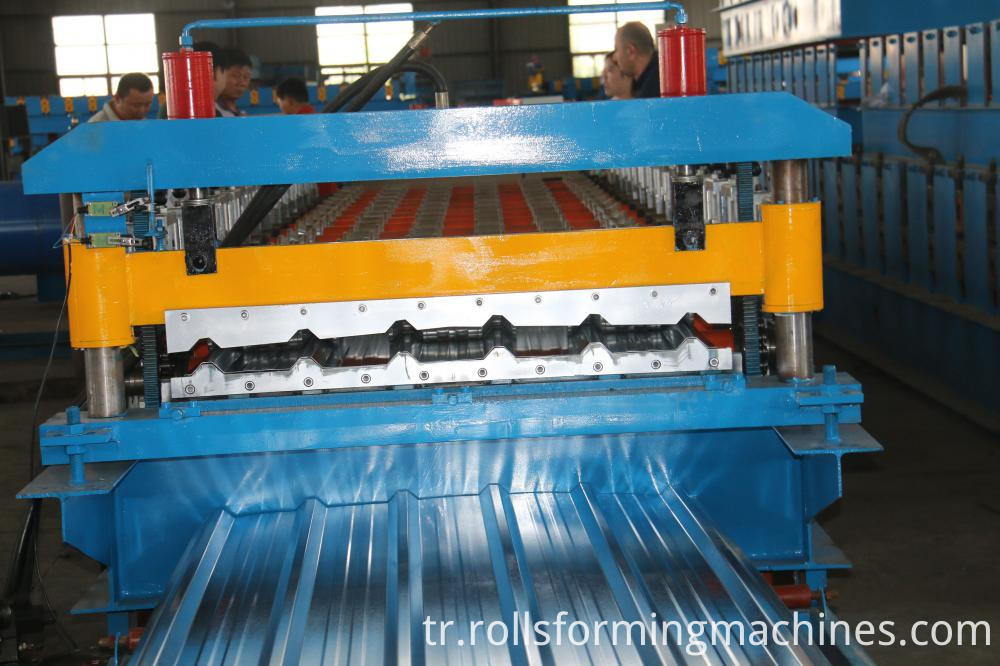

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






Bobin besleme parçası

Kullanımı: Hammaddeyi (çelik levha) kumsalın içinden geçirerek üretin ve işleyin;

Ürünler düzgün, paralel ve her şey tekdüzeliktir. Lütfen bilmek için ekipman yönetmeliğine bakınız.

açı demir konumunu belirlemek.

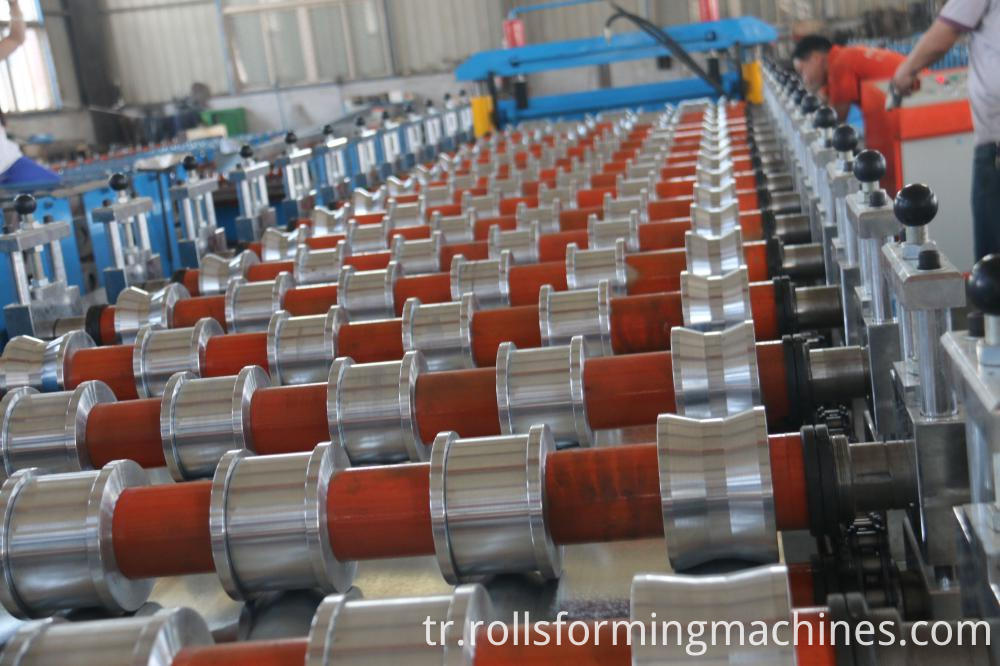

Şekillendirme cihazı

Kullanımı: ürün şekil ve hassas tutmak için, kalıp levha yüzey pürüzsüz ve kolay işaretlenmiş kolay tutabilir kaynaklı sac yapı, motor redüktör sürücü, zincir şanzıman, rulo krom benimser

çalışırken

Özellik: istikrar, hassasiyet ve ömür sağlamak.

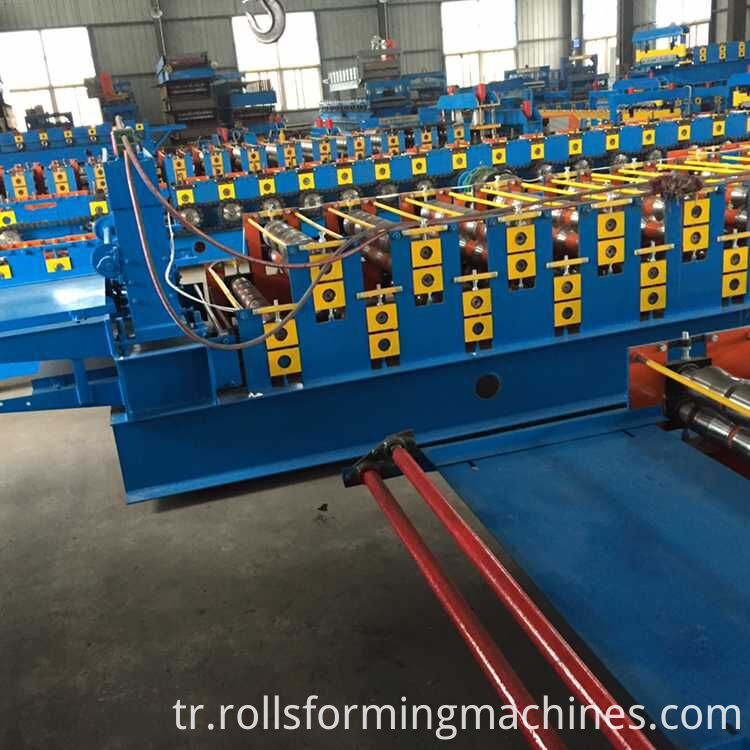

High Quality Single Layer Trapezoid Roll Forming Machine


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Kesme cihazı

Bir dvanced hidrolik tahrik, oluşturulduktan sonra otomatik delme ve kesme, hiçbir çarpıtma veya israf, yüksek düzeyde güvenlik

faktörü. (kesme takımlarını içerir, hidrolik tank, kesici makine)


Blade Material

Cutting system

Cr12 quenched

Full automatic


sayaç

Bir sayaç, uzunluğu ölçer, darbeler ve uzunluk karar verir. Omron uzunluk için kodlayıcı ölçüm.

High Quality Single Layer Trapezoid Roll Forming Machine


Tabloları alan ürünler

1. ürünleri iletmek için kaynaklı çelik ve desteklenen rulo benimser.

2. 3 m * 2 (normalde hava silindiri için, ünlü bir Çin markası sağlıyoruz, ancak Festo veya SMC'yi isterseniz de sağlayabiliriz, ancak fiyat değişecektir)

High Quality Single Layer Trapezoid Roll Forming Machine













Ürün kategorileri : Çatı kaplama levha rulo şekillendirme makinesi > Çatı ve Cephe Paneli Rulo Şekillendirme Makinesi
