Zhongtuo Roll Forming Machinery Co., ltd

Bobin işleme ekipmanları uzunluk hatlarına kesildi
Bobin işleme ekipmanları uzunluk hatlarına kesildi
Bobin işleme ekipmanları uzunluk hatlarına kesildi
Bobin işleme ekipmanları uzunluk hatlarına kesildi
Bobin işleme ekipmanları uzunluk hatlarına kesildi

Bobin işleme ekipmanları uzunluk hatlarına kesildi

Birim fiyatı: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 45 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 30 set

    Marka: Zhongtuo

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması

Bobin işleme ekipmanları: yeni ve uzunlamasına kesilmiş hatlar

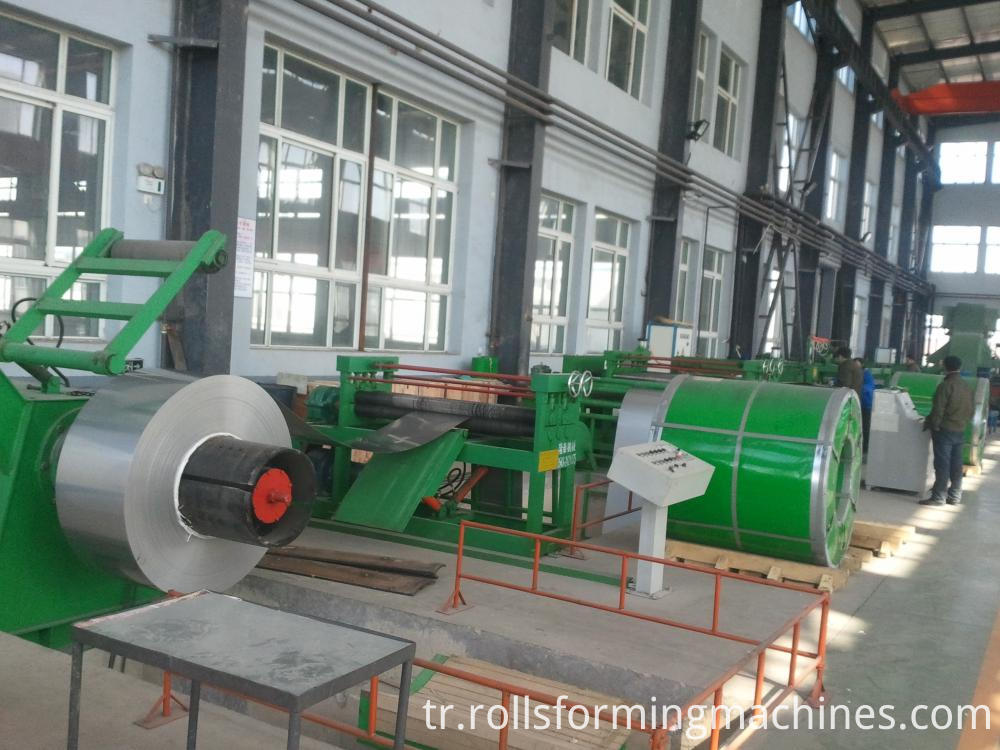

Kesim uzunluğu üretim hattının kısa tanıtımı:

Bobin işleme ekipmanları yeni ve kullanılmış boy kesme hat üretim hattı ağırlıklı olarak kalınlığı 0.30 - 2.50 mm, 500-1600 mm aralığında çeşitli malzeme içinde işlemek için kullanılır.

cut to length production line

A: Bu makinenin temel parametreleri:

Tolerans: 2000mm içinde ± 0.5mm, 2000mm içinde diyagonal ± 0.5mm.


Kesme uzunluğu: 400-4000mm

Üretim çalışma yüksekliği: 1150mm
Depolama çukuru ile çalışma hızı: 60m / dak


B: Kesim uzunluğu makinenin temel elemanları

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system


cut to length machine
3. Hassas düzleştirme ve tesviye makinesi

Dişli kutusu üniversal eklem tahrikli ve inisiyatifli okul düz makinesi, tekrarlanan deformasyonun pozitif ve negatif yönünden sonra düz ve orta kayıtlı tabakalar, düzlemde bir makine şasi parçası, çalışma silindiri parçası, kaldırma parçası ve iletim kısmı.

Ara köprü

Cihaz, esas olarak bir geçiş köprüsü, bir sol braket ve bir tabandan oluşan üretim hattının bir yardımcı ekipmanıdır.

Direksiyon cihazı

1, yapı

Cihaz, esas olarak üç geçiş silindiri, sol ve sağ çerçeve, kılavuz silindir ve tabandan oluşan üretim hattının yardımcı ekipmanıdır. Cihaz sadece çelik bir levhaya sahip değildir ve çukurdan dışarı çekilirse artık bükülme deformasyonu işlevine neden olmaz, iki çift kılavuz rulosunun makine gövdesinin sol ve sağ iç tarafına monte edilebilir, el çarkı ile, bir vida ile Çubuğu yatay hareket ettirmek için plakanın çalışma pozisyonunu kontrol edin.

2 . Ana parametre s:

(1) Kılavuz genişliği: 1600mm

(2) Silindir çapı: φ70mm

side guid roller

3. rulo servo boyutlandırma makinesi

Ana parametreler ;

(1) Sabit silindir çapı = 120 mm

(2) Çekiş makinası = 50 mm:% 55 40Cr frekans söndürme yüzeyi sert krom kaplama ve poliüretan kauçuk şaft.

(2) Sabit silindir uzunluğu: 1700mm

(3) Servo motor: 7.5kw Shandong zibo
(4) Redüktör: Servo redüktör

second leveling system

Kesme sistemi (yüksek hızlı kesme makinası)

(1) Maksimum kesme kalınlığı: 3mm

(2) Maksimum genişlik: 1600mm

(3) Motor gücü: 7.5KW Shangdong Zibo?

(4) Bıçak malzemesi: 9CrSi, servo bobin besleme sistemi.


Ürün kategorileri : Satır/kesim uzunluğu satır kesme
