Zhongtuo Roll Forming Machinery Co., ltd

Yeni ve kullanılmış kesim uzunluğu satırlarına
Yeni ve kullanılmış kesim uzunluğu satırlarına
Yeni ve kullanılmış kesim uzunluğu satırlarına
Yeni ve kullanılmış kesim uzunluğu satırlarına
Yeni ve kullanılmış kesim uzunluğu satırlarına

Yeni ve kullanılmış kesim uzunluğu satırlarına

Birim fiyatı: USD 20000 - 50000 / Set/Sets
Ödeme şekli: T/T,L/C,D/A,D/P
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 45 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 30 set

    Marka: Zhongtuo

    Ulaşım: Ocean,Land,Air

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması

Yeni kesim uzunluğu satırlarına

Kısa Tanıtım:

Boy kesim için üretim hattı aşağıdaki öğeleri tarafından oluşmaktadır: Araba, Decoiler, düzleme ve makine, orta Köprüsü, tesviye hassas yükleme aygıt, Servo düzeltme sapma, boyutu makine, yüksek hız kesme sistemi, besleme bobin sistemi, otomatik stocker, gezinti boşluğu tablo ve paket sistemi, Hidrolik sistem, pnömatik cihaz, PLC kontrol sistemi sabit.

A: temel parametreleri bu makinenin:

Malzeme kalınlığı: 0,30-2.50 mm

Bobin Genişliği: 500 - 1600mm

Rulo iç çapı: φ 450-650mm

Maksimum rulo ağırlığı: 15 Ton

Tolerans: ±0.5 mm Uzunluk 2000 mm, 2000 mm içinde çapraz ±0.5 mm içinde.

Kesme uzunluğu: 400-4000mm

Üretim işleme yüksekliği: 1150mm

Çalışma hızı ile depolama çukur: 60m/dak

Not: üretim hattı yöne (İşletme yan) soldan (Yönetim Kurulu tam uzunlukta fazla 23 metre değil) sağa doğru koşuyor. Ve depolama çukur Boyut: 5 metre lengthx2 metre genişlik x 4 metre derinlik tavsiye

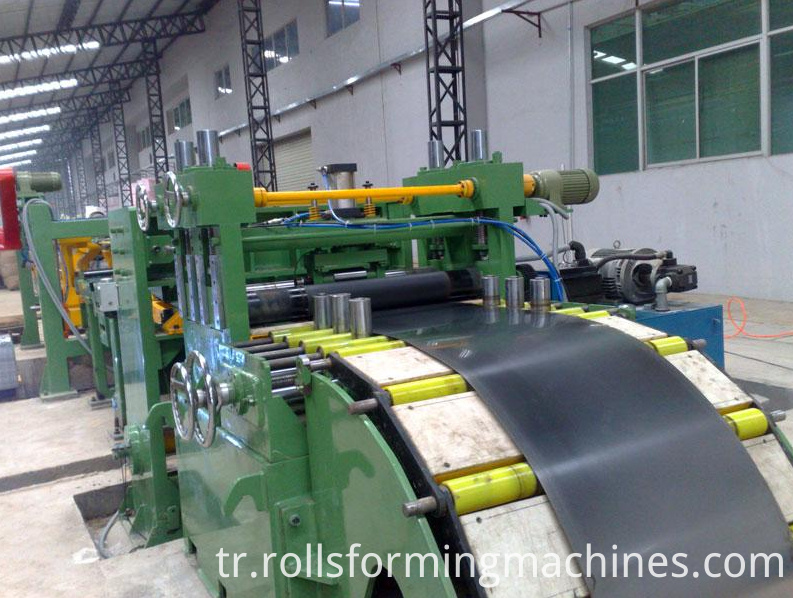

cut to length S

B: boy Makinası kesim temel unsurları




C . Bazı öğeler kısa tanıtım

15 ton araba yükleme

Yapısı

Esas olarak bu aygıt araba plaka, silindir bloğu ve silindir ve yürüyüş sistemi tarafından oluşur. Ne zaman çalışma, plaka besleyicisini tekerlek, petrol silindir, uncoiled tepesine kadar plaka, Milli Merkezi, motorlu Decoiler orta konuma yürüme başlangıç üstündeki silindir üzerinde uncoiled bobin germe çelik. Araba dönmek için parça gider.

2 . Parametreleri :

(1) Bobin Genişliği:1600 mm

(2) Rulo ağırlığı: 15T

(3) 160mm çap silindir kontur delik, 600 mm inme

(4) yürüyen motor gücü: 3 KW - eğer onlar-si olmak daha fazla güç?

(5) motoru üreticisi için meni değiştirmek ama fiyatı daha yüksek olacaktır
(6) Redüktör: 15 Ton

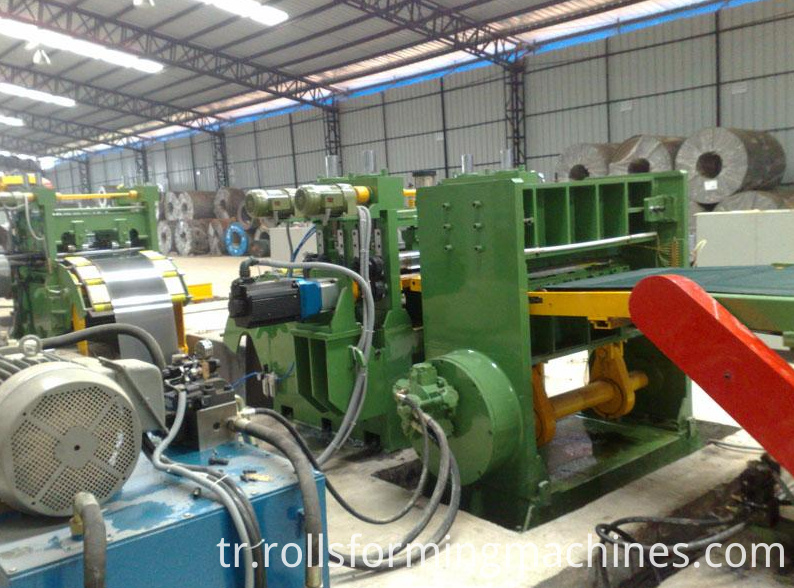

cut to length machine

3. makineli hassas düzeltme ve tesviye

Düz kayıt yaptıran sayfası okul düz makine dişli kutusu Üniversal sürücü ve girişimi ile gönderilen ve tekrarlanan deformasyon ulaşır olumlu ve olumsuz yönünü sonra ara tesviye, amacı esas olarak oluşur bir makine çerçeve bölümü, çalışma rulo bölümü, kaldırma ve iletim bölümlerini. Çerçeve çelik levha kaynak kutusu türü yapısı benimseyen, çalışma rulo bölümü, kaldırma ve çerçeve bölümlerini organik olarak birleştirilir, şekli roman, makul, bir yapıdır ve kurulum ve bakımı uygun. Çalışmaları roll Silindir Üniversal sürücü alt bölümünü açık için. Üst ve alt uygun okul seviyesine ulaşmak için etkin, farklı malzeme plaka. Satır iş rulo, düzeltme ve Silindirler üst satır kaldırma hedefe ulaşmak için el tekerlek sonsuz dişli çubuk üretimi hareketli tel çubuk arasındaki aralığı artırmak için olduğunu hareketler rolü. Sürücü tarafından motor, Redüktör.

1 . Ana parametreleri

(1) Malzeme kalınlığı tesviye: 0,30 -2.50 mm

(2) Genişliği: 1600 mm

(3) Şaft: φ110mm 40Cr orta frekans 50-58 derece Şoklama tesviye.

(4) Ana motor: 11KW - meni

(5) Redüktör: 155 türü sonsuz dişli Redüktör Guomang, bu marka?

Ara köprü

Bir yardımcı malzemeleri üretim hattı, esas olarak bir geçiş Köprüsü, bir sol ayraç ve bir üs oluşan bir cihazdır. İlk rolünü plakadır çukura girme, köprü yükselir plaka bir paralel ilk makineye; Köprü kaldırma bir silindir tarafından kontrol edilir.

Direksiyon aygıt

1 yapısı

Bir yardımcı malzemeleri üretim hattı, esas olarak üç geçiş Silindirler, sol ve sağ çerçeve, rehber silindir ve Bankası oluşan bir cihazdır. Cihaz sadece bir çelik plaka vardır ve çukur dışarı çekti artık deformasyon işlevi, sol ve Kılavuzu rulo, iki çift makine çerçevesinde hemen iç tarafında yüklemeyi bükme neden tarafından el tekerlek, yatay olarak taşımak için bir vida çubuk plaka çalışan konumunu kontrol edebilirsiniz.

2. Ana parametres:

(1) yol gösterici genişliği:1600 mm

(2) silindir çapı:φ70mm

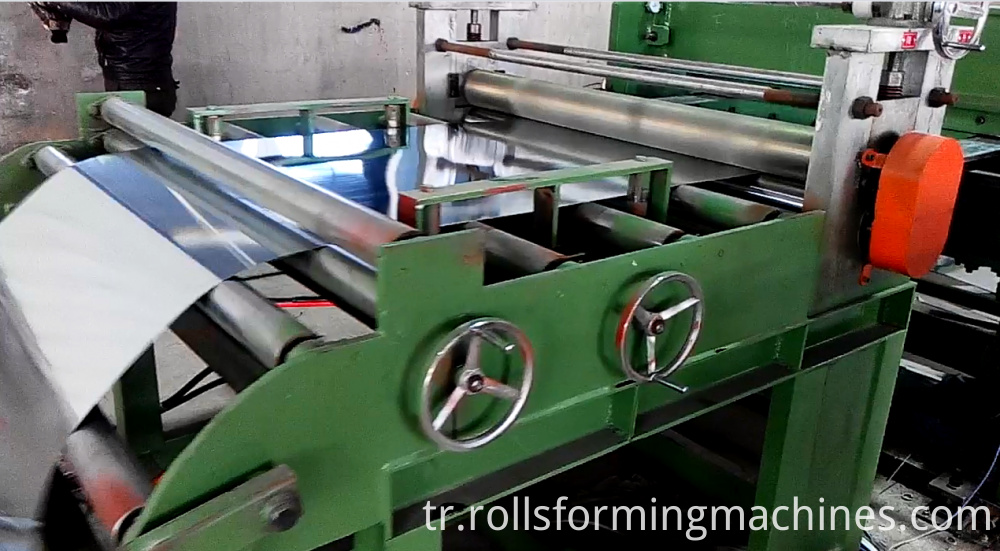

side guid roller

3. roll servo boyutlandırma makine

Yapısı

Kullanımı: Bu makine ağırlıklı olarak boyutu ayarlamak için kullanılır. Bu bölüm özellikle aşağıdaki öğeleri tarafından oluşmaktadır: çekiş eksen ve sabit eksen, çerçeve, Bankası, iletim bölümü, servo motor ve özel dişli Redüktör.

Ana parametreleri;

(1) sabit silindir çapı = 120 mm

(2) çekiş makine = 50 mm: %55 40Cr frekans yüzey sert krom kaplama ve poliüretan kauçuk mil Şoklama.

(2) Sabit silindir uzunluğu: 1700 mm

(3) Servo motor: 7.5kw Shandong zibo
(4) Redüktör: Servo Redüktör

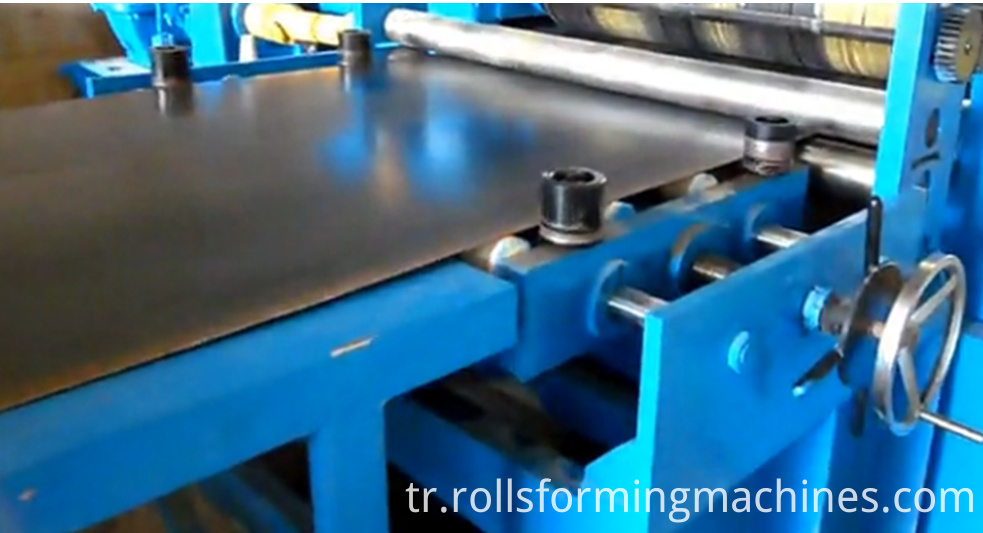

second leveling system

Sistem (yüksek hızda kesme makinası) kesme

Yapısı

Esas olarak sol ve sağ köşeli ayraç, marjbiyel, üst ve alt taret, çalışma masası, sürücü motor ve diğer bölgelerinde kompozisyon tarafından. Bir kullanıcı aynı zamanda kullanıcı ihtiyaçlarına göre da olabilir.

Ana parametreler:

(1 maksimum kesme kalınlığı: 3mm

(2) en fazla Genişlik: 1600mm

(3) motor gücü: 7.5KW Shangdong Zibo?

(4) blade malzeme: 9CrSi, servo bobin besleme sistemi.

cut to length 65

E otomatik olarak makine istifleme

1. yapı

Körleme makine sistemi için bu esas olarak sayfayı düzgün ve temiz ve enine çerçeve ve dikey bölme tarafından yapılmıştır yapıyor. Sayfasının farklı uzunlukta montaj için 500-3000 mm aralığında ayarlanabilir. Bölme plaka Ayrıca bobin Genişliği göre ayarlanabilmektedir. Yığın makine ayarlamak için silindir benimser, Paletleme makinaları esas olarak motor ve rulo silindir yürüyüş Paletleme oluşmaktadır. Sayfa boş yığın temiz işlevini yatıyor, başlangıç motoru temiz sayfa gönderilen körleme Sahne Alanı'na sevk sahne, cihazın malzeme bir formla istifleme.

Ürün kategorileri : Satır/kesim uzunluğu satır kesme
