Zhongtuo Roll Forming Machinery Co., ltd

Panjur Şerit Şekillendirme Makinesi
Panjur Şerit Şekillendirme Makinesi
Panjur Şerit Şekillendirme Makinesi
Panjur Şerit Şekillendirme Makinesi
Panjur Şerit Şekillendirme Makinesi

Panjur Şerit Şekillendirme Makinesi

Birim fiyatı: USD 150000 - 80000 / Bag/Bags
Ödeme şekli: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Min. sipariş: 1 Bag/Bags
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Temel bilgi

    model numarası.: ZT-004-s02

    Cutting Type: Hydraulic Cutting

    Place Of Origin: Hebei, China

    Size Of Container: 20GP

    Model No: ZT-004-S01

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 60m/min

    Marka: Zhongtuo

    Ulaşım: Ocean,Land

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması

Panjur Şerit Şekillendirme Makinesi

Teknik özellik

1. bobinlerin temel teknik parametreleri
a): Rulo malzeme: HR / CR karbon çelik, galvanizli levha, renkli çelik levha vb.
b) Şerit kalınlığı: 0.5 ~ 3.5mm
c) Şerit genişliği: 300 ~ 1600mm
d) Ruloların iç çapı: 8508mm
e) Ruloların dış çapı: Φ1800mm.

f) Maks. rulo ağırlığı: 18000kg

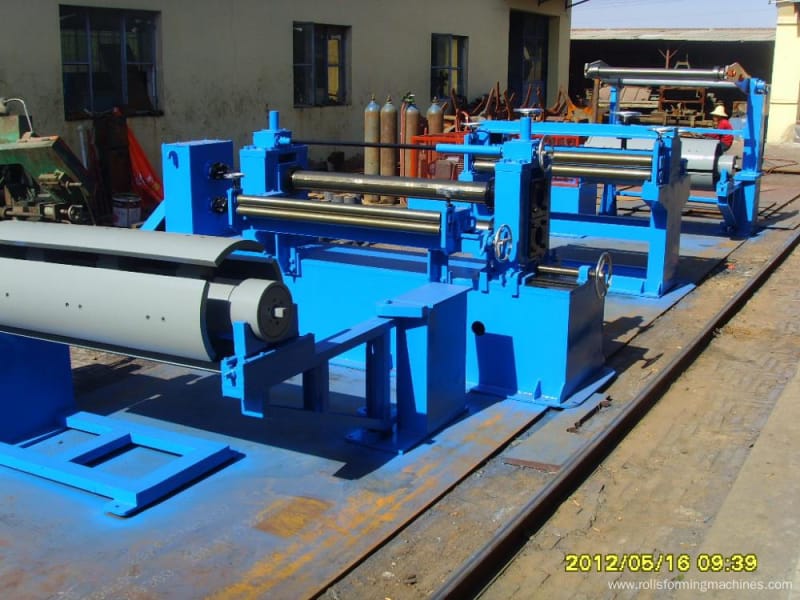

Metal slitting production line

2. Çalışma süreci
Bobin yükleme - Tek mandrel açılmadan - Bobin sonu besleme ve kürek - Çift makaralı tutam besleme / üç makaralı tesviye - Son kesim ---- Şerit hizalama ---- Disk kesme - Hurda soyunma - Delik Akümülatör - Ön ayırıcı / Gergi - Bobin - Bobin-deşarj - Hidrolik kontrol - Elektrik kontrol

3. ekipmanları teknik teknik şartname

3.1 bobin yükleme araba
1) Yapısı: Dört tekerlek, kaynak tarafından yapılan araba gövde
2) Sürüş motoru: 2.2kw cycloid pinli tekerlek motoru
3) Yukarı aşağı hareket sürüş: hidrolik silindir Φ180 × 700mm
4) Yukarı aşağı hareket mesafesi: 700mm
5) Maksimum yükleme ağırlığı: 18000Kg.

3.2. Tek-mandrel Uncoiler:
1) Çalışma stili: hidrolik silindir sürüş ile eksenel hareketli genişleme Eğik kaydırma
2) Açılmamış mandrel: Daha büyük iç çaptaki diğer bobinler için, Ф508 × 1650mm, lastik manşonu mandrelin üzerine yerleştirin.
3) Genişleme aralığı: Ф460 - Ф510mm.
4) genişleme için hidrolik silindir: Φ160 × 100mm
5) Frenleme tarzı: pnömatik basınç ayarlamalı fren
6) uygulanabilir bobin genişliği: 300 ~ 1600 mm.
Maks. bobin çapı: 1800 mm. Maksimum rulo ağırlığı: 18000Kg.

leveling and coil part


3.3 Bobin sonu besleme ve kürek ekipmanları
1) Yapısı: çelik levha ile kaynak montaj, hidrolik silindir ile yukarı-aşağı hareketi.
2) sets80 × 500mm hidrolik silindir iki takım
3) Çekiş tekerleği: Φ250 × 400mm, NBR lastik tekerlek
4) Çekiş için sürüş motoru: 2.2kw cycloid pin-wheel motor
5) Kürleme yapısı: çelik plakalar ile kaynak montajı, iki dil şeklinde plakalar (yukarı ve aşağı hareket ettirmek için büyük olanı, genişletmek ve küçültmek için küçük olan)
6) büyük dil yukarı-aşağı hareketi için hidrolik silindir: ×80 × 400mm
7) Küçük dil genişletme için hidrolik silindir Φ63 × 400mm

3.4 Çift makaralı tutam besleyici, üç silindirli tesviye
1) Çelik plakalar ile kaynak düzeneği, bobin şeridini besleyen çift makaralı tutam.
2) Besleme silindiri ve tesviye silindiri: Φ160 × 1650mm
3) besleme silindiri ve tesviye rulo malzemesi: 40Cr, sert krom kaplama
4) besleme silindiri yukarı aşağı hareket için yağ silindiri: iki adet, ×80 × 100mm
5) Tesviye silindirlerinin yukarı aşağı hareket ettirilmesi: sonsuz dişli, 2.2KW sikloid redüktör
6) Besleme ve tesviye gücü: 15KW sikloid redüktör, üniversal derz ile bağlantılı

3.5 Son Kesme Ekipmanları
Sıcak haddelenmiş ruloların gereksiz ucunu kesmek için, burada maks.1600 mm genişliğinde ve 4 mm kalınlığında şerit için bir hidrolik kesme ekipmanı takın.

3.6 Hizalama ekipmanı
1) Yapı: şerit rulo için yatay silindirler ise, şeridin ilerici konumunu kısıtlamak için dikey silindirler.
2) Dikey silindirler: üç çift, ×90 × 125mm, yüksek frekanslı söndürme
3) Yatay baskı silindiri: Φ100 × 1700mm
4) baskı silindiri yukarı-aşağı hareket için hidrolik silindir: ×80 × 100mm
5) Dikey silindirlerin bir tarafını ayarlama aralığına sahip çift kurşun vida ile ayarlamak için: 300-1600 mm

3.7 Disk Kesme Makinası
1) Yapı: disk kesiciler daire kesme mili sıkıca ve iş mili destek ayağına monte edilir.
2) disk kesiciler yüklemek için mili: Φ220 × 1650mm
3) Milin malzemesi: 40Cr, dövme ve tavlama, orta frekans söndürme, sert krom kaplama, ince parlatma.
4) Disk kesici: D330 × d220 × T15mm
5) disk kesici malzeme: 6CrW2Si, HRC56 ~ 58 ° söndürme sonrası sertlik
6) Sürüş tarzı: 45KW DC motor, hız düşürücü, şanzıman ve üniversal mafsal ile eşleşti.
7) DC motorda kontrol: Eurotherm 590 kontrolörü
8) Kesme milinin aşağı bastırılması: sonsuz dişli kutusu ile 2.2KW cycloid pinli motor
9) Disk kesiciyi değiştirmek için: hidrolik olarak (Φ63 × 450mm) sürülen, disk kesiciler bir adet kurulabilene kadar disk tırmalayıcının bir tarafı dışarı doğru hareket etmelidir.
10) dilme hızı: ≤50m / dak

11) Dilme kapasitesi: 3.5mm, max 6slits, maksimum 30mpm'de; 2mm, max 12slits 40mpm; 1mm, max 15slits 50mpm.


3.8 Hurda bekçisi
1) Yapısı: dilme hattının her bir tarafında bir tane olmak üzere iki hurda makarası
2) Her makara: 50450 × 350mm
3) Her makara hız regülasyonu ile 3KW motor tarafından tahrik edilir, kayma sürtünme gofret ile gerçekleştirilir
4) Hurda boşaltma stili: Hurda kazığının hidrolik olarak tahrik edilmesi, ardından hurda demetinin aşağı çekilmesi.
5) Hurda toplama stili: gel-git-go için hidrolik olarak sürün.

3.9 Delik Akü
1) Yapısı: delikli bir şerit biriktirmek için, çimento duvarları ile delik, daha fazla veya daha az delik kaplamak için ciro plaka iki parça.
2) Delik boyutu: 4mL × 2.0mW × 4mH
3) Ciro plakalarının bileşimi: bir çerçeve oluşturmak için kare çelik boruları kaynaklamak, çerçeveye giyilebilir plastik plakalar koymak; Her iki kenarda, sırasıyla sürgülü makara.
4) Devir tablasının devrilme hareketi hidrolik silindir tarafından tahrik edilir (×80 × 500mm)

3. Ön-ayırıcı ve Gergi
1) Ön ayırma mili: ×85 × 1700mm
2) Ön ayırma diskleri: ×200 × 3mm, 65Mn söndürme tedavisi
3) Ön ayırma disklerini takabilmek için manüel olarak bir tarafın standını dışarı doğru hareket ettirin
4) Gerdirme stili: gergi standının üst kirişine bastırın, üst ve alt kirişler arasına ahşap plaka ve yün keçe koyun
5) Bastırma gücü iki adet ×80 × 150mm hidrolik silindirle yapılır ve dayanıklılık ayarlanabilir.
6) Dengeli uzunluk ölçme silindiri: Φ320 × 1700mm, sert krom kaplama.

3.11 Recoiler ve Ayırıcı
1) Redüktör ile redüktör, genleşme ve geri tepme kelepçesi, hidrolik silindir (Φ140 × 100mm) ile eğimli kaydırıcıdan sürülür.
2) Blok kırılması: Φ508 × 1700mm
3) Kazancının genleşmesi için mukavemet: hidrolik silindir Φ160 × 100mm.
4) geri tepme milinin destek aparatı: çelik yapısal bileşen, hidrolik silindir Φ80 × 350mm
5) Şeritleri ayıran şaft: Φ85 × 1700mm
6) Ayırma diskleri: ×200 × 3mm, 65Mn su verme tedavisi
7) ayırma mili aşağı basarak: hidrolik Φ75 × 350mm, dayanıklılık ayarlanabilir
8) Recoiling gücü: DC 55KW motor
9) DC motor kontrolü: Eurotherm 590 kontrolörü
10) Kuruma hızı: max 50m / dak
11) Max döner rulo ağırlığı: 18000kg

3.12 Bobin boşaltma arabası
1) Yapısı: dört tekerlek, kaynak ile araba vücut
2) Sürüş motoru: 2.2KW cycloid pinli tekerlek motoru
3) Yukarı aşağı hareket sürüş: hidrolik silindir Φ180 × 700mm
4) Yukarı aşağı hareket mesafesi: 700mm
5) Maks. yükleme ağırlığı: 18000kg.
automatic stocker
3.13 Diğerleri
1) Bir dizi hidrolik istasyon, kontrol vanaları, petrol boru hatları
Basınç: 16Mpa
Güç: 7.5KW-4 (Ⅵ)
Petrol tankının yağ hacmi: 450L
2) bir set elektrik kontrol kabini, iki set Operasyon panelleri
3) Kullanıcı kendini hazırlar:
a) Genel elektrik gücü, elektrik kabloları, kablolar ve borular
b) S = 0.9m³ / min.P = 0.8Mpa.
Hava besleme sistemi: Hava kaynağı Q = 0.9m³ / dak. P = 0.8Mpa
c) Yağlama yağı, hidrolik yağı
d) araba ve boşaltma araba, koruma rayları yüklemek için 24kg hafif çelik raylar

4. Teknik Dökümanlar
Talimat ve kullanım kılavuzu, temel çizim, mizanpaj çizimi, hassas parça çizimleri, hidrolik sistem şeması çizimi, elektrik devresi çizimi öncesi veya sonrası
Makine teslim edilir.

5. Teslimat, Kurulum ve Devreye Alma
1. Sözleşmenin onaylanmasından sonra bir ay içinde vakıf çiziminin yapılmasını sağlayın; Teslim süresi: 90 gün; Kurulum ve devreye alma: 25 gün
2. Genellikle, dilme hattının kurulumunu ve devreye alınmasını yönlendirmek için iki veya üç mühendis gönderiyoruz, alıcı onlar için gidiş-dönüş bilet satın almalı, mühendislerimize lokal ulaşımın yanı sıra yiyecek ve konaklama temin etmeli ve her mühendise 60 $ vermelidir teknik servis için gün.


6. Dilme hattı ile aksesuar temini
Disk kesiciler: D330 × d220 × T15mm, malzeme: 6CrW2Si, HRC56-58 °, 22 adet
Disk ayırıcılar: D200 × d85x 3mm, malzeme: 65Mn söndürme tedavisi, 35 adet
Lastik contaların komple uzunluğu: 3200mm
Çelik kesici ara parçalarının komple takımları: D260 x d220

Otomatik Yüksek Hassasiyetli Dilme Makinesi, insan arayüzü olmadan tamamen otomatik olarak dilme işini yapabilir. Ve dilme hattı çalışma hızı 90m / dak'ya ulaşabilir.
