HG50 İnşaat boru hattı şekillendirme çelik boru makinesi
HG50 İnşaat boru hattı şekillendirme çelik boru makinesi
HG50 İnşaat boru hattı şekillendirme çelik boru makinesi
HG50 İnşaat boru hattı şekillendirme çelik boru makinesi
HG50 İnşaat boru hattı şekillendirme çelik boru makinesi

HG50 İnşaat boru hattı şekillendirme çelik boru makinesi

Birim fiyatı: USD 100000 - 150000 / Set/Sets
Ödeme şekli: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 90m/min

    Marka: Zhongtuo

    Ulaşım: Ocean,Land,Air

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE\ISO9001

Ürün Açıklaması

HG50 İnşaat boru makinesi rulo şekillendirme çelik boru makinesi

Çelik boru makinesi HG50 özellikleri :

1. Boru çapı: Ø10 – Ø60mm
Boru Kalınlığı: 0.5–3.0mm
2. Kare Boru: 10X10mm –60X60mm
Dikdörtgen Boru: 20X40mm –40X60mm
Boru Kalınlığı: 0.5 –3.0mm
3. Boru Uzunluğu: 6-12m
4. Uzunluk Toleransı: 0-6mm
b) SteelTape Şartname
1. Malzeme: Düşük Karbonlu çelik (σb≤500Mpa, σs≤235Mpa)
2. Çelik Bant: İç çap: Φ470-Φ510mm
Dış çap: Φmax = 1500mm
Şerit çelik genişliği: 40mm-240mm
Şerit çelik kalınlığı: 0.8mm-3.0mm
Maksimum ağırlık: 2.0 ton

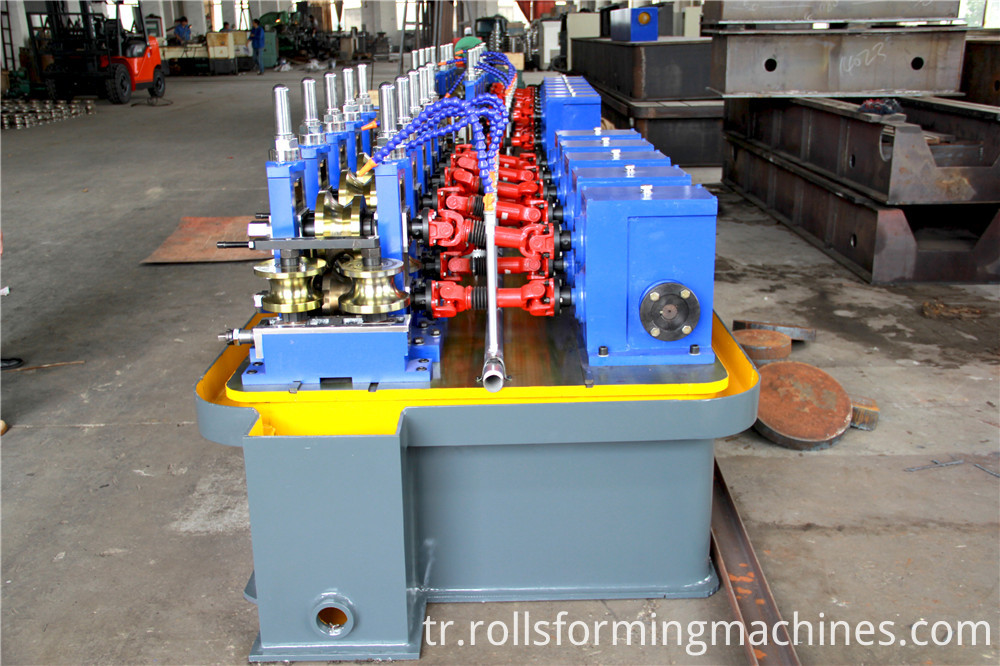

welded pipe machine

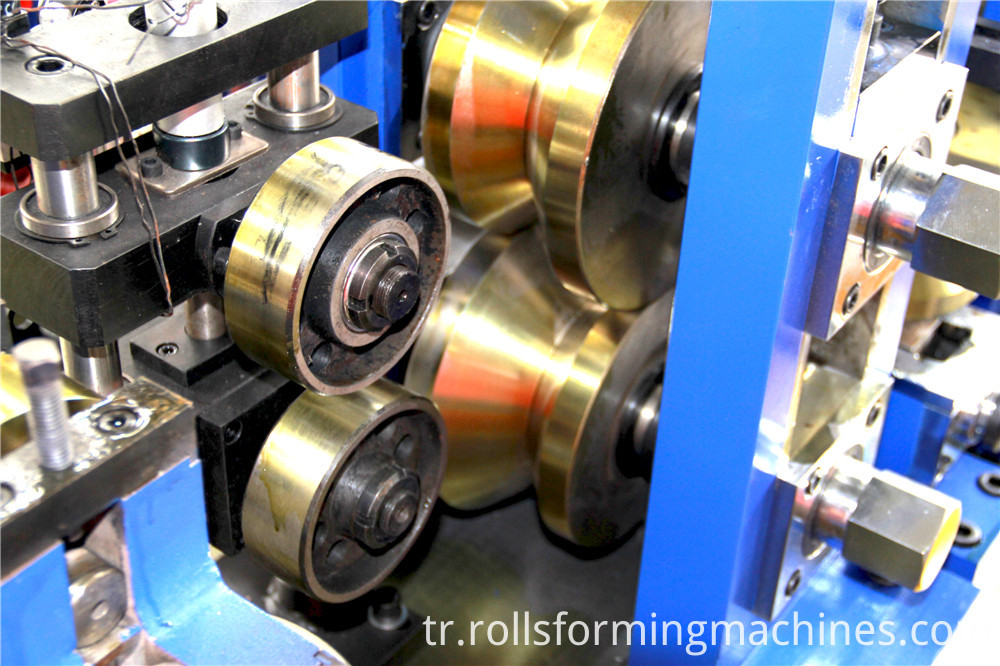

welded pipe machine

c) Elektrik
1. Dinamik güç: AC380V ±% 10, 3 faz, 50Hz ±% 1.0
2. Kontrol Gücü: AC220V ±% 10, bir faz, 50 Hz ±% 1.0
d) Elektrik kurulu kapasitesi: on. 250KW
e) Soğutma suyu
1. Yüksek Frekans ekipmanı için Rezervuar: 15 m³, bir set
2. Dolaşımdaki soğutma suyu için rezervuar: 15 m³, bir set
f) Basınçlı hava
1. Basınç: 0.4Mpa
2. Akış: 0.8m3 / h
g) Üretim kapasitesi
Yıllık üretim: Yıllık çalışma günlerine göre 25000 ton.
h) Hat hızı: 30-90m / dak
IV. Tek ünitenin ekipman makyajı ve ana parametreleri:
1. Çift kafa un-coiler
1.1. Brifing: Pnömatik fren ile bobinleri kolayca değiştirmek için döner tip
1.2. Parametreler:
- Bobin genişliği: max.240mm
- Bobin OD: maks. Ø1500mm
- Bobin ID: Ø 470 - Ø 510mm
- Bobin ağırlığı: maks. 2,0 ton
1.3. Pnömatik ile Mandrel genişletme
1.4. Mandrel konumu dönüşü manuel olmalıdır


Şekillendirme ve boyutlandırma bölümü

4.1 Değirmen şanzıman, üniversal derzi şekillendirme


4.1.1 Beş kat pasif tesviye, bir çift gönderici rulo, iki çift dikey rulo ile değirmen giriş düzleştirici


4.1.2 Şekillendirme tesisi aşağıdakilerden oluşur:
- Tahrik standı: 7 set (Yatay)
- Tahrikli stand mili: Ø60mm
- Milin malzemesi: 40Cr
- Yan rulo ayağı: 8 set (Dikey)
- Yan merdane standı mili: Ø40mm
- Milin malzemesi: 40Cr
- Dişli kutusu ve üniversal mafsal: 7 takım
- Dişli kutusu malzemesi: dökme çelik
- Malzemenin malzemesi: 20CrMnTi
- Ana motor: 55kW modeli: Z4-200-31 1 takım
- Ana redüktör: ZLY224 1 takım


4.2 Boyutlandırma değirmeni dişli kutusu, üniversal mafsal
4.2.1 Ebat değirmeni aşağıdakilerden oluşmaktadır:
- Tahrik standı: 5 set (Yatay)
- Tahrikli stand mili: Ø60mm
- Milin malzemesi: 40Cr
- Yan rulo ayağı: 5 set (Dikey)
- Yan merdane standı mili: Ø40mm
- Milin malzemesi: 40Cr
- Dişli kutusu ve üniversal mafsal: 5 set
- Dişli kutusu malzemesi: dökme çelik
- Malzemenin malzemesi: 20CrMnTi
- Ana motor: 55kW Model: Z4-200-31 1 takım
- Ana redüktör: ZLY224 1 takım
- 4 silindirli 2 takım tek kafa Turk`s kafa * 2 setleri
- CNC uçan testere için hava tüplü bir hız test silindiri

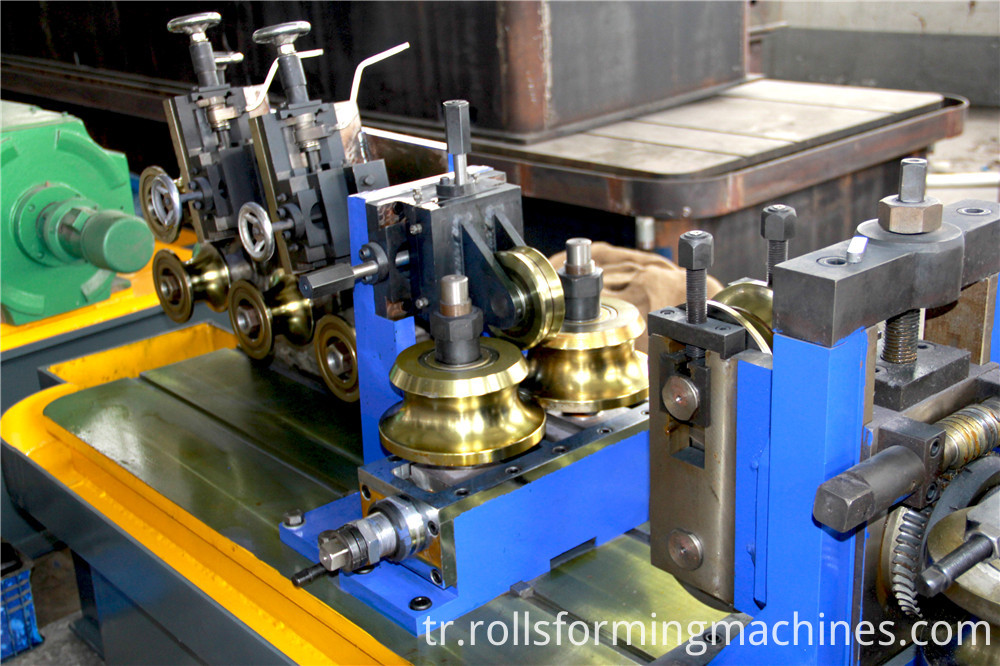

welded pipe machine04

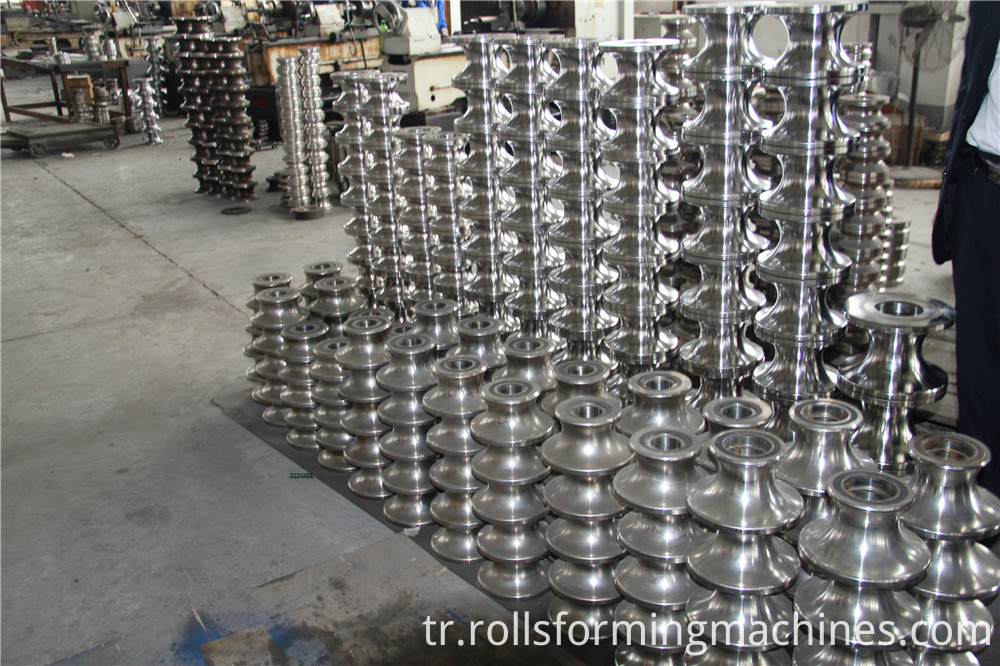

Aşağıdaki resim HG50 kaynaklı boru makinesi kalıp malzemesidir.

welded pipe machine09
