HG127 Tüp Mill çapı 10-150mm thcikness 1-5mm için
HG127 Tüp Mill çapı 10-150mm thcikness 1-5mm için
HG127 Tüp Mill çapı 10-150mm thcikness 1-5mm için
HG127 Tüp Mill çapı 10-150mm thcikness 1-5mm için

HG127 Tüp Mill çapı 10-150mm thcikness 1-5mm için

Birim fiyatı: USD 290000 - 350000 / Bag/Bags
Ödeme şekli: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. sipariş: 1 Bag/Bags
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 60m/min

    Marka: Zhongtuo

    Ulaşım: Ocean,Land,Air

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: ISO, CE9001

Ürün Açıklaması

HG127 Tüp Mill thcikness 1-5mm içinde çapı 10-150mm için

I. Özet

Değirmen, daha sonra borunun içine kaynak yapılmadan kapatılmış boru şekilli boşluk ile soğuk haddelenmiş ve sıcak haddelenmiş rulo şeridinden 1.5mm – 5.0mm kalınlığında Φ20mm-Φ127mm yuvarlak boru imalatında kullanılmak üzere tasarlanmıştır. yüksek frekanslı kaynak makinesi, boru kaynak makinesinde rulolar halinde boylamasına dikiş kaynağı, soğutma, daha fazla boyutlandırma veya şekillendirme ve ölçülen uzunluklarda sonsuz boru üzerinde kesme. Bitmiş ürün yuvarlak, kare veya dikdörtgen boru olacak.

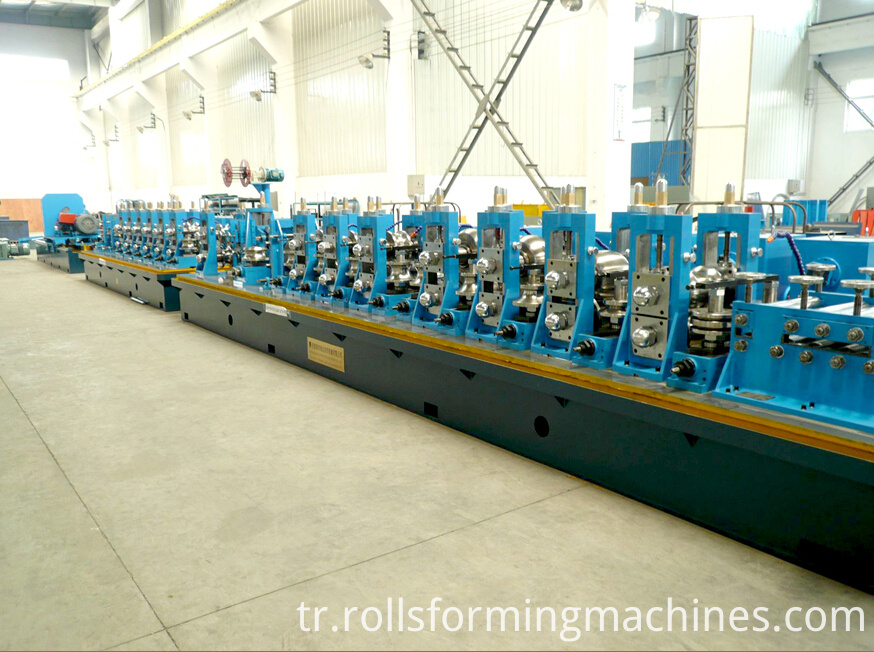

HG127 Tube mill


II. Üretim hattının teknik akışı

{SteelTape} →→ Tek kollu un-coiler →→ Şerit kafası Kesici ve kaynakçı →→

Spiral Akümülatör →→ Şekillendirme bölümü (Düzleştirme ünitesi + Ana tahrik ünitesi + Şekillendirme ünitesi + Kılavuz ünitesi + Yüksek frekanslı indüksiyonlu kaynak ünitesi + sıkma silindiri) + De-burr çerçeve →→ Soğutma ünitesi →→ Boyutlandırma ünitesi ve düzleştirici →→ Bilgisayarda uçan testere -kontrol →→ Çalışma masası →→ düzleştirme

III. Temel şartlar:

a) Çelik Boru Şartname

1. Yuvarlak Boru çapı: Φ76 –Φ127mm

Boru Kalınlığı: 1.5 - 5.0mm

2. Kare Boru: 30X30mm –100X100mm

Dikdörtgen Boru: 20X40mm –120X80mm

Boru Kalınlığı: 1.5 - 5.0mm

3. Boru Uzunluğu: 6.0m - 12.0m

4. Uzunluk Toleransı: 0-6mm

b) Çelik Bant Şartname

1. Malzeme: Düşük Karbonlu çelik (δb≤500Mpa, δs235Mpa)

2. çelik bant: iç çapı: Φ510-610mm

Dış çap: Max.Φ1800mm

Şerit çelik genişliği: 120mm-400mm

Şerit çelik kalınlığı: 1.5mm-5.0mm

Maksimum ağırlık: 6.0 ton

c) Elektrik

1. Dinamik güç: AC380V ±% 10, 3 faz, 50Hz ±% 1.0

2. Kontrol Gücü: AC220V ±% 10, bir faz, 50 Hz ±% 1.0

d) Elektrik kurulu kapasitesi: beğenme. 900kW

e) Soğutma suyu

1. Yüksek Frekans ekipmanı için Rezervuar: 30 m³, bir set

2. Dolaşımdaki soğutma suyu için rezervuar: 25 m³, bir set

f) Basınçlı hava

1. Basınç: 0.4Mpa

2. Akış: 3.0m 3 / h

g) Üretim kapasitesi

Yıllık üretim miktarı: Yıllık çalışma günlerine, günlük çalışma saatlerine ve ürünlere göre 70000 ton.

h) Hat hızı: 30-60m / dak

IV. Tek ünitenin ekipman makyajı ve ana parametreleri:

1. Soyma ile Hidrolik Tek çardak uncoiler

1.1. Parametreler:

- Bobin genişliği: max.400mm

- Bobin OD: maks. Φ1800mm

- Bobin ID: max.Φ508mm

- Bobin ağırlığı: maks. 6.0 ton

1.3. Hidrolik ile mandrel genişletme

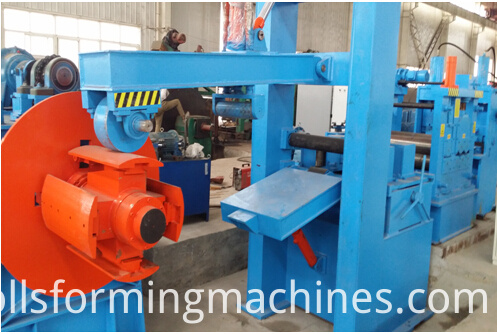

single head decoiler of pipe machine


2. Beş rulo Düzleştirici

2.1 Özeti:

Makaralı ve makaralı çiftler vardır. Düzleştirilen rulolar iki üst ve üç için düzenlenmiştir. Hidrolik silindir tarafından kıstırma ve gönderme zorlanır, düz silindir motor solucan tekerleği ve solucan vidasıyla indirgenmiş hız ile, soldaki vidalar ön ve arkada doğru olabilir. Tesviye silindiri altında paralel olması, böylece düzleşme niyetine ulaşır.

2.2 Parametreler:

- Para çekme silindiri miktarı: 2

- Çekme rulo malzemesi: 40Cr

- Düzleştirici rulo miktarı: 5

- Düzleştirici Hız: 10m / dak

- Rulo Sertliği: HRC50-60

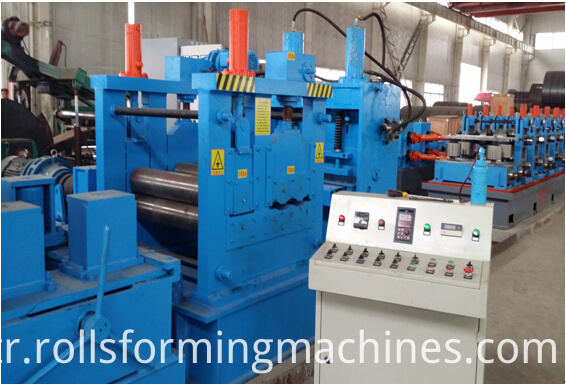

pipe roller leveling system


3. kesme ve popo kaynak makinesi

3.1 Hidrolik kesme parametreleri makine:

- Hidrolik sistemle kesim

- Genişlik: ≤400mm

- Kalınlık: ≤ 5.0mm

Manuel tarafından 3.2 Alın kaynak makinesi

- kaynak makinesi

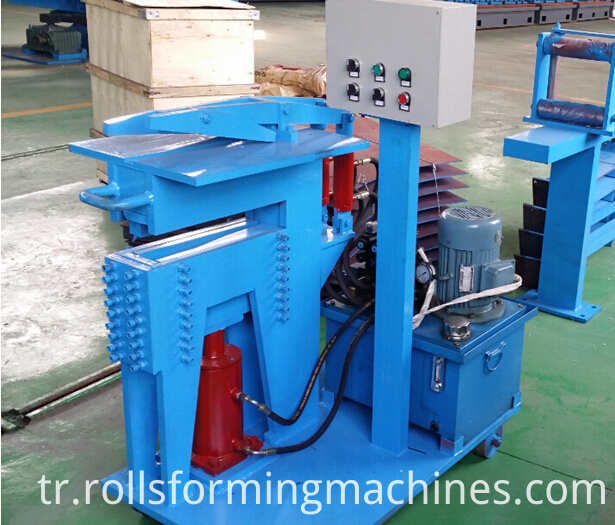

shearing and welding system


Thcikness 1-5mm içinde çapı 10-150mm için HG127 Tüp Mill daha fazla resim

HG127 welded pipe machine
