Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi
Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi
Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi
Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi
Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi

Düz dikiş yüksek frekans kaynaklı rulo şekillendirme makinesi

Birim fiyatı: USD 100000 - 300000 / Set/Sets
Ödeme şekli: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 90m/min

    Marka: Zhongtuo

    Ulaşım: Ocean,Land,Air

    Menşe yeri: Çin

    Yetenek kaynağı: 30 set per month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması

Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi kısa tanıtım:

welded pipe machine

Kaynaklı çelik boru aynı zamanda kaynaklı çelik boru olarak da adlandırılır, bunlar genellikle dilme hattı ile kesilmiş çelik veya çelik şeritlerle yapılır. Tesviye işleminden sonra, bobin rulo şekillendirme prensibi ile boru şekline dönüştürülecektir. Üretim süreci basittir, ancak üretim verimliliği yüksek verimlidir. Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi, şekillerde 10 ila 127 mm boyutlarında çeşitli özellikler üretebilir, kare, yuvarlak, oval ve nadir şekiller olabilir.

Yüksek kaliteli soğuk haddeleme şerit çelik haddeleme üretimi ve kaynak ve muayene teknolojisinin ilerlemesinin hızlı gelişimi ile, 20. yüzyılın otuzlu yıllardan beri, sürekli çelik boru özellikleri kalitesini artırmak. Şimdi dikişli borular gittikçe artan alanlarda kullanılmaktadır ve özellikle ısı borusu, dekoratif boru, dikişsiz çelik borunun yerini alan düşük basınçlı akışkan borusu olan ısılarda kullanılmaktadır. Düz kaynaklı boru üretim süreci basit, yüksek üretim verimliliği, düşük maliyetli, hızlı gelişme.

Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi aşağıdaki unsurlardan oluşur :

Soyma ile Hidrolik Tek çardak uncoiler

Beş rulo düzleştirici

Kesme ve popo kaynak makinesi

Sarmal Akümülatör

Değirmen şekillendirme ve boyutlandırma

GGp300KW Katı Hal HF Kaynakçı + 2Electric Kontrol Sistemi

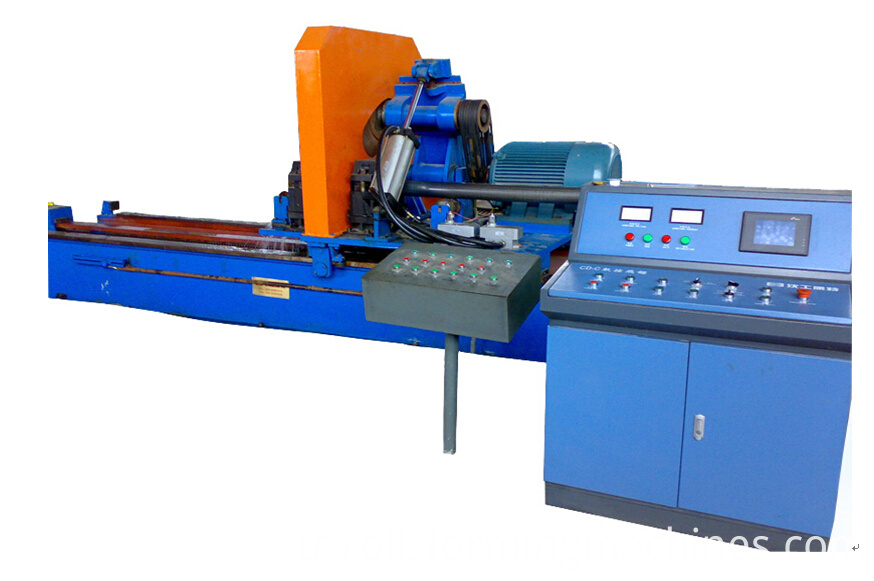

CNC uçan sürtünme testeresi

Önyükleme Tablosu (18m)

Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi çalışma süreci :

{SteelTape} →→ Tek kollu un- coiler →→ Şerit kafası Kesici ve kaynakçı →→

Spiral Akümülatör →→ Şekillendirme bölümü ( Düzleştirme ünitesi + Ana tahrik ünitesi + Şekillendirme ünitesi + Kılavuz ünitesi + Yüksek frekanslı indüksiyonlu kaynak ünitesi + sıkma silindiri ) + De-burr çerçeve →→ Soğutma ünitesi →→ Boyutlandırma ünitesi ve düzleştirici →→ Bilgisayarda uçan testere -kontrolünün →→ Run-out tablo →→ doğrultma

Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi Kalite Kontrol
Tamamlanmış çelik borunun teknik özellikleri karşıladığından emin olmak için çeşitli önlemler alınır. Örneğin, röntgen göstergeleri çeliğin kalınlığını düzenlemek için kullanılır. Göstergeler iki x ışınını kullanarak çalışır. Bir ışın, bilinen kalınlıkta bir çeliğe yönlendirilir. Diğeri ise üretim hattında geçen çeliğe yönlendirilir. İki ışın arasında herhangi bir farklılık varsa, gösterge otomatik olarak telafi etmek için silindirlerin yeniden boyutlandırılmasını tetikleyecektir.
Borular, işlemin sonunda kusurlar için de denetlenir. Bir boruyu test etmenin bir yöntemi özel bir makine kullanmaktır. Bu makine boruyu suyla doldurur ve sonra tutup tutmadığını görmek için basıncı arttırır. Arızalı borular hurdaya iade edilir.

Referans için Düz dikiş yüksek frekans kaynaklı boru rulo şekillendirme makinesi bazı detay özellikleri şunlardır :


Şekillendirme ve boyutlandırma bölümü

1 Değirmen şanzıman, üniversal derz

1.1 Yatay giriş ve alt yatay rulo, bir pozitif beş rulo düzleştirici, bir çift dikey besleme besleme ile değirmen giriş düzleştirici.

1.2 Şekillendirme tesisi aşağıdakilerden oluşur:

- Tahrik standı: 7 set (Yatay)

- Tahrikli stand mili: Φ 80mm

- Milin malzemesi: 40Cr

- Yan rulo ayağı: 8 set (Dikey)

- Yan merdane standı mili: Φ45mm

- Milin malzemesi: 40Cr

- Dişli kutusu ve üniversal mafsal: 7sets

- Dişli kutusu malzemesi: dökme çelik

- Malzemenin malzemesi: 20CrMnTi

- Ana motor: 132kW Model: Z4-250-31 1 takım

- Ana redüktör: ZLY250 1 takım

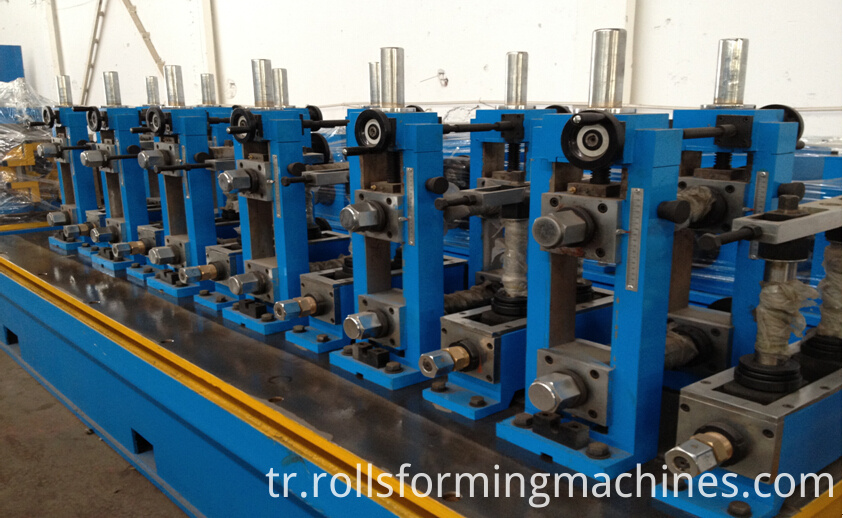

Forming machine



2 Boyutlu değirmen dişli kutusu, üniversal mafsal

2.1 ebat değirmeni aşağıdakilerden oluşmaktadır:

- Tahrik standı: 5 set (Yatay)

- Tahrikli stand mili: Φ80mm

- Milin malzemesi: 40Cr

- Yan rulo ayağı: 5 set (Dikey)

- Yan merdane standı mili: Φ45mm

- Milin malzemesi: 40Cr

- Dişli kutusu ve üniversal mafsal: 5 set

- Dişli kutusu malzemesi: dökme çelik

- Malzemenin malzemesi: 20CrMnTi

- 4 silindirli 2 takım tek kafalı Turk kafa

- CNC uçan testere için hava tüplü bir hız test silindiri

- Ana motor: 132kW Model: Z4-250-31 1 takım

- Ana redüktör: ZLY280 1 takım

sizing of pipe machine
