Zhongtuo Roll Forming Machinery Co., ltd

HG165 büyük çaplı tüp değirmen karbon çelik
HG165 büyük çaplı tüp değirmen karbon çelik
HG165 büyük çaplı tüp değirmen karbon çelik
HG165 büyük çaplı tüp değirmen karbon çelik
HG165 büyük çaplı tüp değirmen karbon çelik

HG165 büyük çaplı tüp değirmen karbon çelik

Birim fiyatı: USD 290000 - 350000 / Bag/Bags
Incoterm: FOB
Min. sipariş: 1
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 60m/min

    Marka: Zhongtuo

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: ISO, CE9001

Ürün Açıklaması

HG 165 büyük çaplı tüp değirmen karbon çelik
Değirmen Φ76 mm-Φ168 mm kalınlık, 2.0 mm-5.0 mm arasında soğuk haddelenmiş ve sıcak haddelenmiş rulo şerit ile yuvarlak boru üretimine yönelik kapatılmamış borulu boş tüp, katı hal yüksek frekanslı Kaynakçı yoluyla Isıtma kenar içine onun sonraki kaynak aracılığıyla boyuna dikiş kaynak alır boru kaynak makinesi, soğutma, daha fazla boyutlandırma veya şekillendirme ve ölçülen uzunlukları sonsuz tüpte on-stream kesim.

HG165 pipe machine

II. Tube değirmen yapmak boru için

Coil→→ decoilerr →→Strip-kafa kesme ve welder→→ Sarmal Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + çerçeve →→Cooling birim →→ boyutlandırma birim ve saç ucuna ulaştığınızda Düzleştiriciyi →→Flying testere altında bilgisayar kumandalı →→ Çalıştır-out table→→straightening de-burr

III. temel koşullar:

bir) çelik boru belirtimi

1. yuvarlak boru çapı: Φ76-Φ168mm

2. kare boru: 60X60mm-125X125mm

Dikdörtgen boru: 80 X 40-100X50mm

Boru kalınlığı: 2.0-5.0mm

3. boru uzunluğu: 6.0m – 12,0 m

IV. ekipman makyaj ve tek birim ana parametreleri:

1. hidrolik tek-çardak uncoiler soyma ile

Mandrel genişleme hidrolik döndürme manuel, olacaktır Mandrel pozisyon pnömatik fren.

2. 5-roll düzleştirici

Kesme ve silindir gönderme çiftleri vardır. Dümdüz rulo iki üst ve üç aşağıdaki için düzenlenmiştir. Kesme ve gönderme Hidrolik silindir tarafından baskı, düz rulo motor Dişli transmisyon solucan tekerlek ve solucan azaltılmış vida hızı, solucan vidalar ön tarafından ve bir arka içinde kol bağlanarak, en iyi tesviye rulo sağlamak ve rulo seviyelendirme altında paralel, fazlı olmak böylece ulaşmak hangi flatten niyeti doğru gelebilir.


3. Shearing'e & Kaynak popo makine

3.1 hidrolik kesme parametreleri makinesi: Hidrolik sistem tarafından kesme

4. 3. Yatay sarmal akümülatör

Akümülatör tarafından aşağıdaki öğeler oluşur: düşük köşeli ayraç, düşük aparatı, tabanca, Birim 7 Silindirler düzleştirme, besleme, 2 Silindirler ve bobin besleme sistemi

Besleme hızı: Max.200m/min

accmulator

5. şekil verme & Bölüm boyutlandırma

5.1 şekil verme değirmen şanzıman, üniversal

Değirmen giriş düzleştirici up-yatay rulo ve aşağıda-yatay rulo, bir pozitif beş-roll düzleştirici, dikey beslenme iki tane rulo.

Değirmen şekillendirme oluşur: Driven standı, yan rulo stand: 8 sets(Vertical) ve yatay silindir çerçeve ile sonsuz dişli & şaft. ayarlamak aşağı yukarı aynı zaman ve düzeyinde.

HG165 tube mill

6. bölüm kaynak

6.1 Bölüm kaynak oluşur: dikiş Kılavuzu birimi: 1 set, sıkmak stand: 4 Silindirler (Φ 90mm), de-burr çerçeve: 1 set (2 başkanları ve hdikiş Ütü için yatay birimi: 2 Silindirler

6.2 bölüm soğutma soğutma yalak: 1 set 4.0 m

6.3 katı hal yüksek frekans welder(GGP400KW)


Tank devre çıkış modu: hiçbir kaynak trafo çıkış, ikincil rezonans w ith su-su soğutucu Kaynakçı için

7. CNC uçan sürtünme testere


Seyahat arabası gördüm: raf ve pinyon dişli Tiriz ve ile

Seyahat için motor: DC 37KW

Motorlu testere ile kesme için: AC 90KW

Uzunluk toleransı: 0-6 mm

welded system


8. koşmak-out tablo

8.1 çalışma-out system oluşur: rulo konveyör 18 (kutu ambalaj dahil olmak üzere) metre pnömatik

9. elektrik kontrol sistemi

Yatay sarmal akümülatör AC sürücü.

Çift DC sürücü ve denetim oluşturan ve DC sürücü boyutlandırma değirmen için

Ana DC sürücü paneli denetimi (enstrüman vs.)

Değirmen operasyon paneli (hız ayarı, kontrol vb.).

9,3 uçan kesme kontrol sistemi

At arabası sürücüsü tarafından DC motor 37KW gördüm,

LCD işlemi bölmesi

(uzunluk ve ayarlama, toplu kontrol aracı vb).

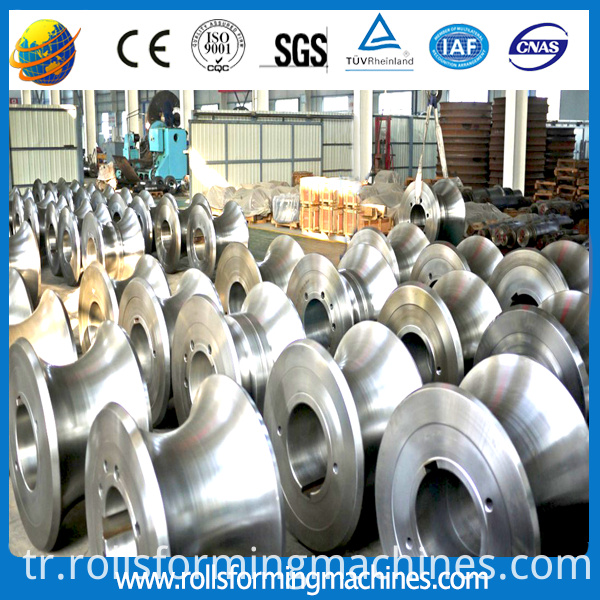

10. Silindirler

10.1 şekillendirme ve Silindirler malzeme boyutlandırma

Malzeme: Cr12

Sertlik: 60 HRC +/-2

10,2 Silindirler malzeme kaynak

pipe machine mould
