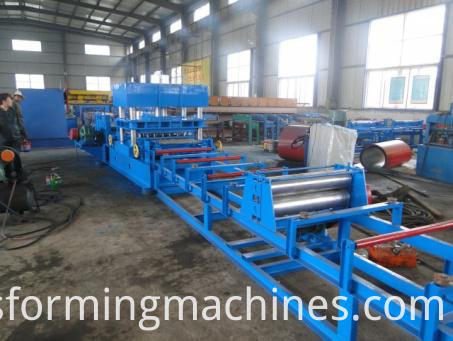

yüksek hızlı w kiriş rulo şekillendirme üretim hattı

W korkuluk profil rulo şekillendirme makinesi veya expway sway korkuluk şekillendirme makinesi , üç dalga sha ped korkuluğu üretmek için kullanılır . Yüksek korozyon direncine, yüksek yaşlanma direncine, zarif görünüme ve kolay kurulum özelliklerine sahiptir.

W korkuluk profil rulo şekillendirme makinesi ağırlıklı olarak uncoiler, besleme lider tablosu, ana şekillendirme makinesi, delme sistemi, kesme cihazı, hidrolik istasyon ve bilgisayar kontrol sisteminden oluşmaktadır.

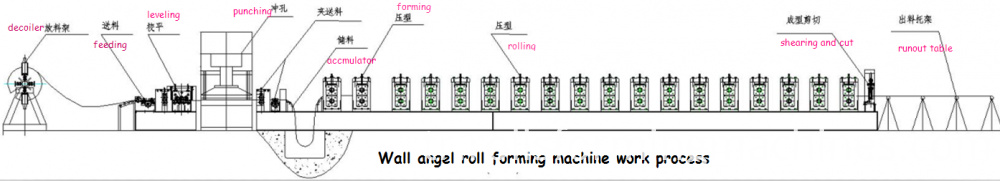

Çalışma süreci:

Üç Dalga Otoyolu Otokorkuluk Makinesi Detaylı bilgi:

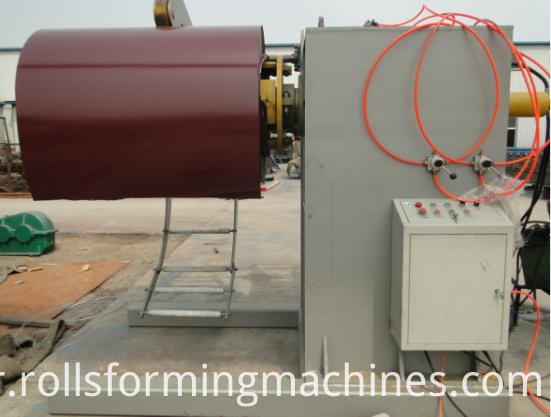

Hidrolik çözücü

Kullanım: Çelik bobini desteklemek ve döner tablada açmak için kullanılır. Rulo şekillendirme sistemi ile pasif uncoil çekti .

1.ID:500-550mm

2. Bobin genişliği: 500mm

3. yükleme yeteneği: 5000kg

4. Hidrolik güç: 3kw

5.Motor: 3kw

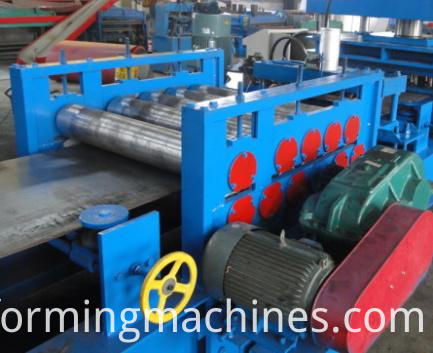

Besleme ve tesviye parçası

1. söndürme sonra rulo malzeme

2. tesviye için 9 satır istasyonu: 4 5

3. Hammadde çapı Söndürme sonrası 95mm, 45 çelik

4. söndürme sonrası bir yan tekerlek GCR15 hammadde , Yem

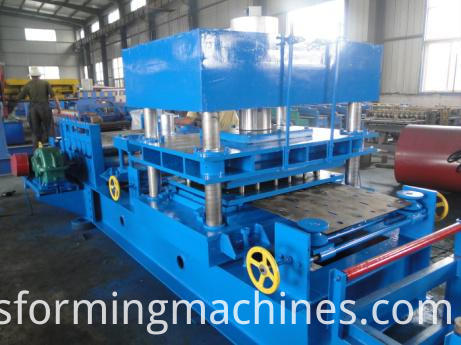

Delme ve kesme parçası

1.Hydraulic delme, hammadde Cr12 söndükten sonra, Hangi cıvata gerekir, hangi kaynaklı olabilir

2. dişli bıçak malzemesi: cr12 söndükten sonra.

3. Kesme hatası: +/- 2mm

Besleme bobini parçası

1. besleme bobini tablosu:

2. Ana güç: 3kw

3. Süre: 6M

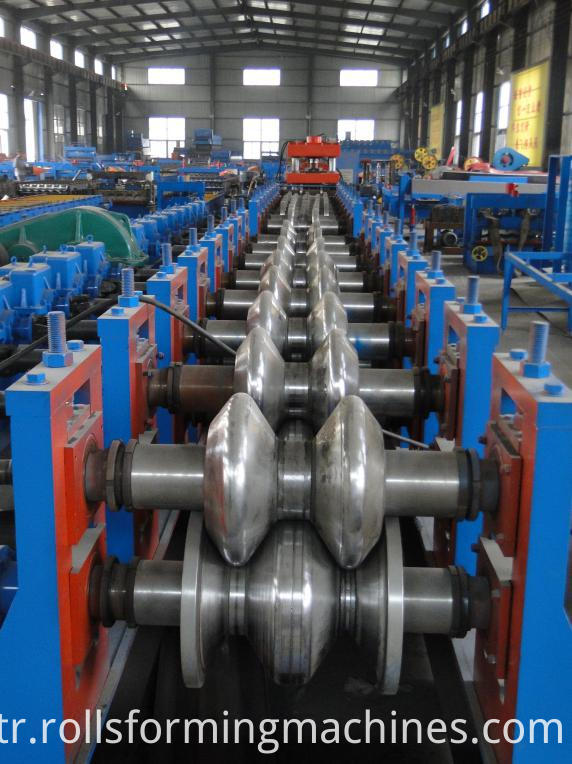

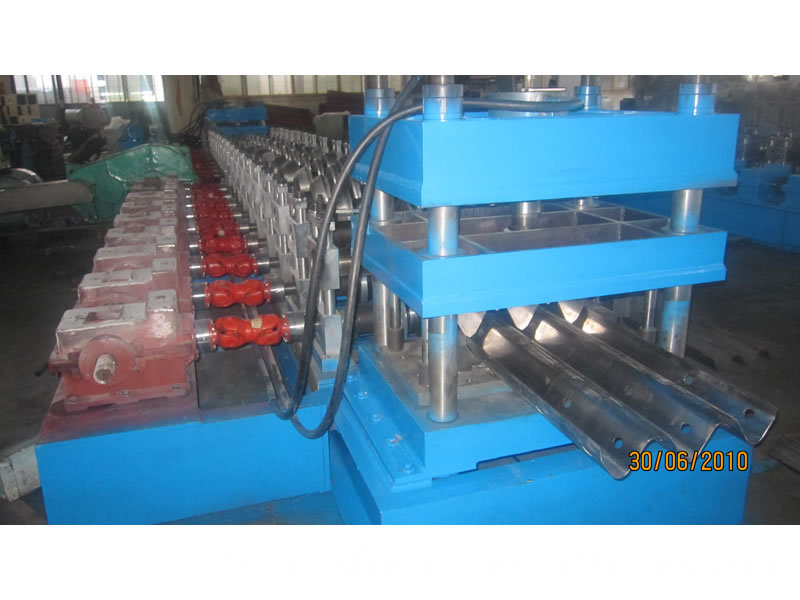

Rulo şekillendirme makinesi

Avantaj: uzun süre, sabit ve yüksek hızda çalışmasını sağlamak.

1. Ana uzunluk: yaklaşık 20.5 * 1.2 * 1.5m

2. Makine ağırlığı: 15,5 Ton

3. Voltaj: müşteri seçimi

4. Tekerlek tiplerini düzeltin: orta plaka

5. çerçeve: 400 # çelik

6. İletim: Zincir

7. Mil malzeme: tedaviden sonra 45 çelik , 100mm çapı , hassas işleme

8.Roller malzeme: GCR15, söndükten sonra ve sonra krom jantlar. Yüksek mukavemetli cıvata

9. Haddeleme istasyonu: 20 istasyon

10. Ana güç: 45kw

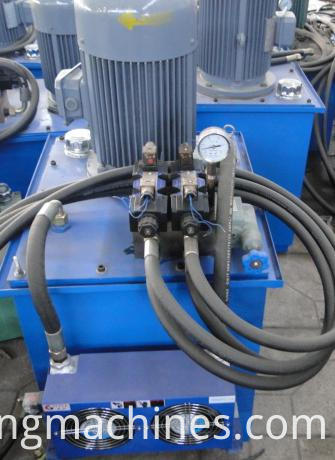

Hidrolik sistem

1. Güç: 18.5kw

2. Hidrolik yağı tipi: 46 #

3.Component: sistem bir veya iki set hidrolik yağ deposu, hidrolik pompa, hidrolik boru hattı dört, iki set solenoid vana içerir .

Elektrik sistemi

Avantajı:

1.Panasonic 1.5.7 inç dokunmatik ekran, yüksek hız ve istikrar, doğruluk ve hizmet ömrü sağlamak için Japonya'nın Panasonic markasıdır .

2. Panasonic PLC, Panasonic invertör

3. otomatik sabit uzunluk

4. otomatik sayma

Otomatik kesme kesme uzunluğu kontrolü. 5 adet hareketli şalter, sigorta, radyatör, transformatör ve rahat çalışma ve kaçak koruyucunun güvenliği ile donatılmıştır.

Ürün kategorileri : Muhafız demiryolu rulo şekillendirme makinesi
