Zhongtuo Roll Forming Machinery Co., ltd

Uzun mesafe kesilmiş ağır ölçü
Uzun mesafe kesilmiş ağır ölçü
Uzun mesafe kesilmiş ağır ölçü
Uzun mesafe kesilmiş ağır ölçü
Uzun mesafe kesilmiş ağır ölçü

Uzun mesafe kesilmiş ağır ölçü

Birim fiyatı: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. sipariş: 1 Set/Sets
Teslim süresi: 60 Gün

Şimdi başvurun Sepete Ekle

Additional Info

    Ambalaj: çıplak ambalaj

    Verimlilik: 30 set

    Marka: Zhongtuo

    Menşe yeri: Çin

    Yetenek kaynağı: 30 sets/month

    Sertifika: CE, ISO, SGS

Ürün Açıklaması


72 "x .250" x 50,000lbs B & K CTL Hattı S iemi ağır göstergesi uzunluk çizgi kesti

-------------------------------------------------- -------------------------------------------------- -

Zhongtuo siemi ağır göstergesi uzunluk çizgi kesti

Uzunluk kesimi bu, 400-4000 mm gibi standart bir boyuta metal levha kesmek için kullanılır. Makine çalışma hızı dakikada 20 ila 60 metredir.

Metal slitting production line


2. uzunluk makine kesme teknik akışı :
Bobin yükleme araba → bobin başı kılavuzu ile tek mandrel uncoiler → tutam besleyici → iletim silindiri tablosu → yan kılavuz → düzleştirici → kodlama uzunluk-sabitleme → kesme → istifleyici

3. Her ekipmanın tanımı:

3.1.Coil yükleme araba
1) Yapısı: Dört tekerlek, kaynak tarafından yapılan araba gövde
2) araba yürüyüş tarafından tahrik edilir: 1.5kw cycloid pin-wheel motor
3) hidrolik silindir ile yukarı-aşağı hareketi Φ100 × 500mm
4) yürüme hızı: 8m / dak, maksimum 4000mm mesafe.
5) Maksimum yük: 3000kgs.

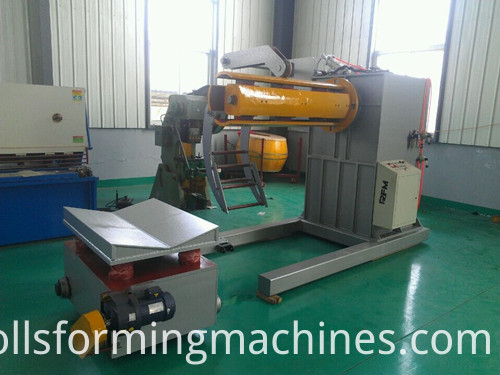

decoiler 1
Bobin kafası Kılavuz ile 3.2.Single Mandrel Decoiler
Açıcı Yapısı: Kaynak montaj tabanı, dirsekli tek mandrel, bağlantı çubuğu ile hidrolik olarak genleştirilir.
Kapamayan tambur: Φ508 × 450mm, genişleme aralığı: ~500 ~ Φ610mm.
Genişletme için hidrolik silindir: ×100 × 100mm
Fren tarzı: pnömatik basınç ayarlamalı fren
Bobin maksimum genişliği: 400mm
Bobin max od: 1400mm
Maksimum rulo ağırlığı: 3,000kgs.
Bobin başı kılavuzu, uncoiler üzerine kurulmuştur
Bobin kafasının hidrolik silindir press75 x 300mm ile bastırılması
Bobin kafasını açmak için çekiş tekerleği: 2.2KW sikloid motor tarafından tahrik edilen Φ150 x 150mm.

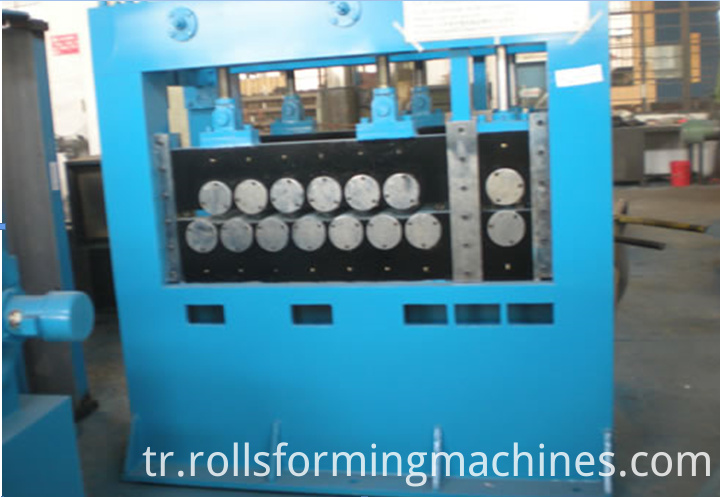

levleing unit
3.3 Kürekleme plakalı hidrolik tutam besleyici
Sıkıştırma besleyici: Taban, stand, silindir koltuğu, çift kıskaçlı besleme silindirleri, yukarı silindiri, tahrik motoru için kaldırma ve bastırma mekanizması.
Üst baskı silindiri yukarı aşağı hareket: Φ70 x 150mm hidrolik silindir, iki adet.
Tahrik motoru: 4KW sikloid motor.
Kürek Plakası: çelik plakalarla kaynak montajı, iki dil şeklinde plaka (yukarı ve aşağı hareket ettirmek için büyük olanı, genişletmek ve küçültmek için küçük olan)
Büyük dil yukarı-aşağı hareketi için hidrolik silindir: ×80 × 400mm
Küçük dil genişlemesi için hidrolik silindir Φ63 × 400mm-


3.4.Taşıma Tablosu
Boyutlar: 2000mm uzunluk x 500mm genişlik
4 adet Φ100 x 600 silindir, çelik levha, zincirden oluşur.

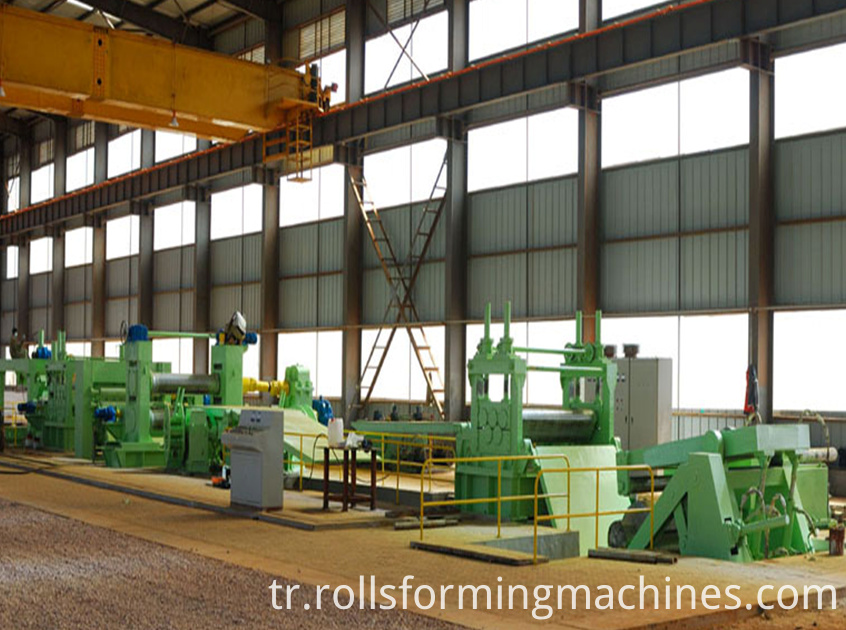

slitting line 1
3.5 Yan kılavuz
Yapı: merkez çizgideki şeridin ilerleyen konumunu kısıtlamak için dikey silindirler.
Dikey silindirler: iki çift, ×80 × 110mm, 40Cr, yüksek frekanslı söndürme
Dikey merdaneleri ayar aralığına sahip kurşun vidalarla ayarlamak için: 100-400mm
3.6.bevleme makinesi
1) Uzunluğunu sabitlemek için manivela, manivela ve enkoderden oluşur.
2) Sürücü baz, ZQ500 hız düşürücü, 37KW DC motor, Eurotherm 590 DC hız kontrol cihazı, kuplör, fren ve vites kutusundan oluşur.
3) Leveler, taban, çerçeve, yukarı silindirler ve aşağı silindirler, yukarı kiriş, kayar aks bloğu, 15 tesviye merdanesi (7 üzeri 8 merdane), sırasıyla üst ve alt merdane silindirleri için aşağıya doğru sıralı merdanelerden oluşur elektrik motorları (2.2KW sikloid hız düşürücü) yukarı besleme silindiri için yukarı-aşağı mekanizması ile.

3.7.Hidrolik makas
Çerçeve, kılavuz ray, kayar bıçak tutucu, hidrolik kesme mekanizması oluşur.

Makas için hidrolik silindir: Φ160 x 200mm, bir pc

3.8.Stacker
Masa rafı ve yürüyüş mekanizması, vb oluşan

Tahrik motoru: 3KW sikloid motor.

Ürün kategorileri : Satır/kesim uzunluğu satır kesme
